Условия для обычной работы дымопровода

Обустраивая печь в бане, самое пристальное внимание обращают на установка дымопровода. Дым – продукт горения горючего (дров), содержащий угарный газ, вызывающий отравление человека (до смертельного финала) необходимо верно отводить за границы помещения. Для этого устанавливают дымопровод для печи – вертикальное трубное устройство, отводящее продукты горения в атмосферу, действие которого основано на тяге из-за перепада давлений. Проектирование, монтирование печных трубы и дымопроводов делают по Строительным нормам (СНиП 41-01-2003), действующим в Рф.

• Воздуховоды делают из материалов, не подверженных коррозии, имеющих защитное покрытие.
• Дымовой канал не прикасается к коммуникациям, в местах проводки через стенки, кровлю изолируется теплостойкими изоляционными материалами. Нагрев строй конструкций рядом с трубой менее 50 °C.
• Просветы меж наружными стенами дымохода и обрешетками, стропилами, стенкой, кровлей делают не меньше 13 см.
• Идет строго вертикально. Отсутствуют горизонтальные участки. В перекрытиях не допустимы соединения частей дымоотвода.
• Площадь сечения дымохода не меньше размера патрубка котла. На входе давление превосходит 5Па.

Требования к устройству дымопровода

Задачки дымопровода – дать неплохую тягу, вывести газов после сгорания горючего. К дымовыводящей системе выдвигают такие требования:

• отменная аэродинамическая конструкция, обеспечивающая высшую тягу, позволяющая отлично отводить продукты горения, обеспечивать поступление воздуха в камеру топки, сам процесс горения;
• внутренняя поверхность дымопровода имеет гладкое, антикоррозионное покрытие, на котором плохо удерживается сажа;
• на выходе система имеет дымник, делают искрогаситель на дымопровод для бани;
• делают термоизоляцию стен выводящего канала, что защищает баню от возгорания.

Делая дымопровод своими руками, придерживайтесь правил:

• При плоской кровле высота дымохода над поверхностью крыши – более 50 см.
• Если крыша скатная – расстояние до ее конька составляет 1,5 м при высоте больше 0,5 м по отношению к ограждающему парапету. Непременно высится над уровнем конька.

Материалы, из которых делают системы дымоотведения для бани:

• кирпич;
• глиняние трубы;
• нержавеющая сталь, в большинстве случаев сэндвич – двухстенная труба с проложенным меж стенами теплоизолирующим материалом.

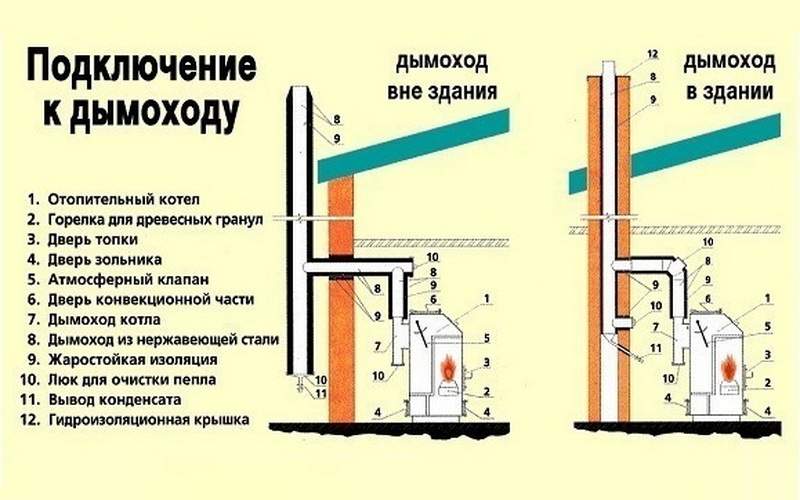

При постройке бани каналы выведения товаров горения из печи проводят:

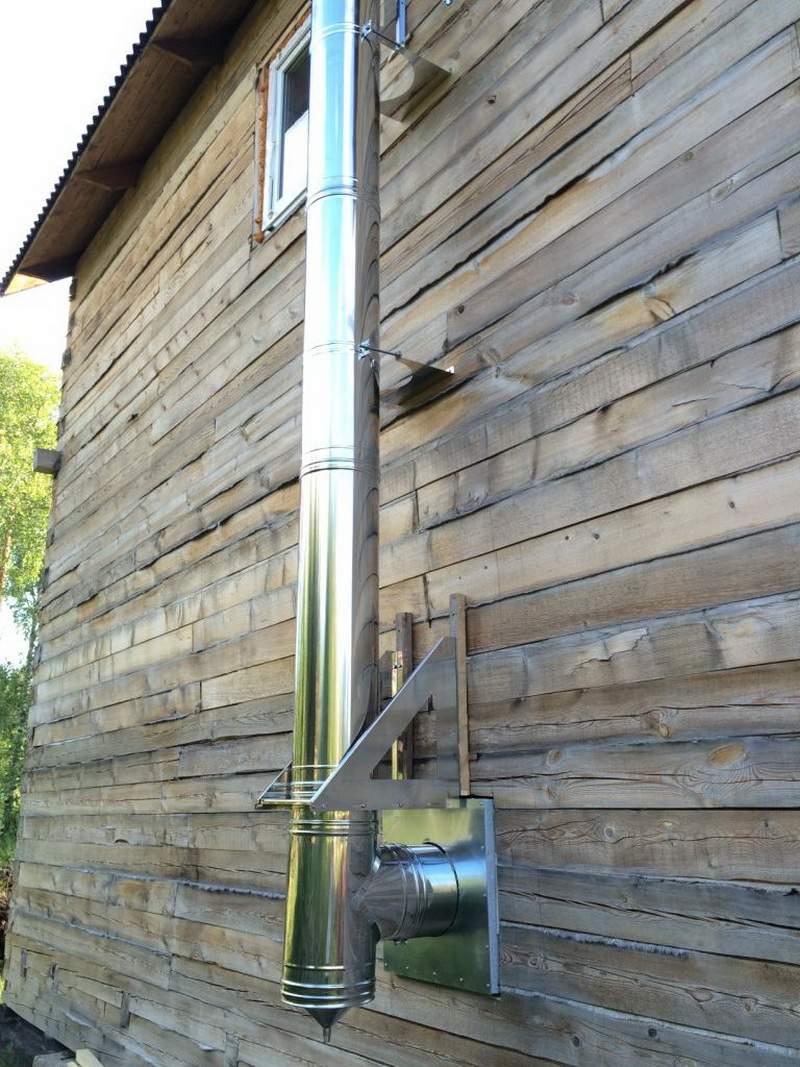

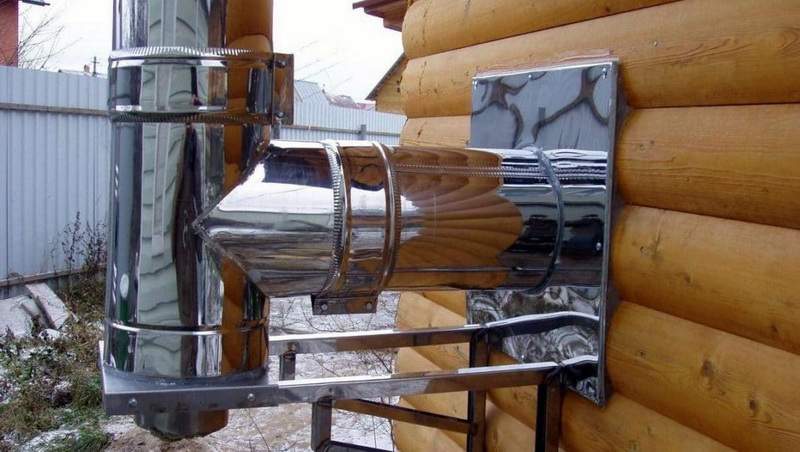

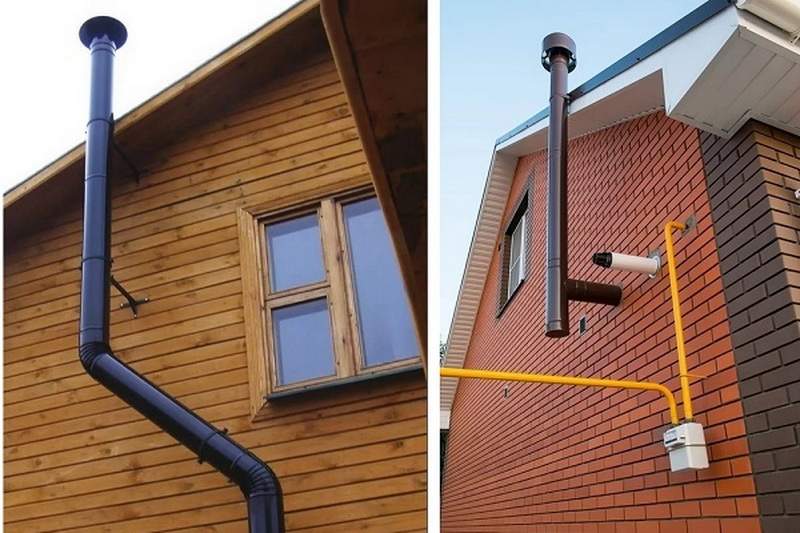

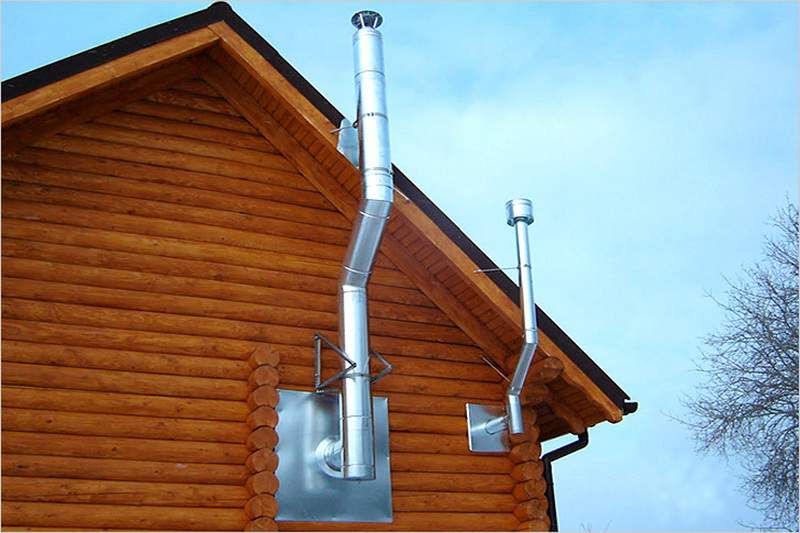

• Через стенку, преимущество – малое задымление, усиление тяги методом увеличения, снижения высоты отвода.
• Через крышу, плюс конструкции – высочайшая устойчивость, дымовые газы не переохлаждаются. Но, велика опасность не увидеть задымление под крышей при пропусках дыма.

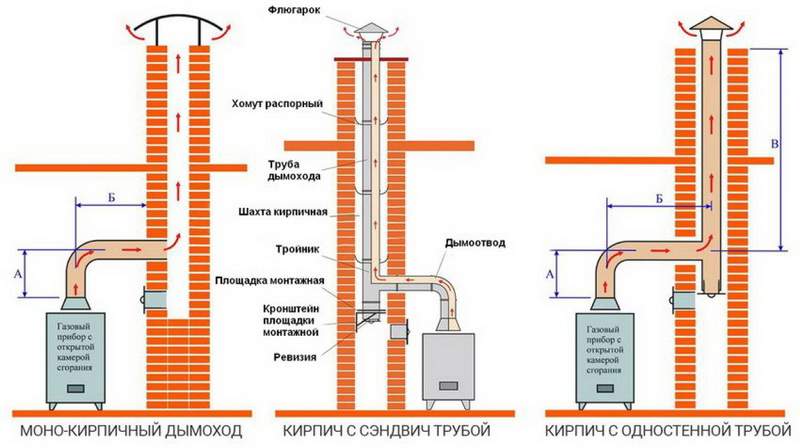

Бывают насадочные, коренные, стеновые (наружные) дымопроводы. 1-ые надевают на печной патрубок, 2-ые размещены раздельно, примыкая к печке. Стеновые делают в стенке строения либо снаружи за ней.

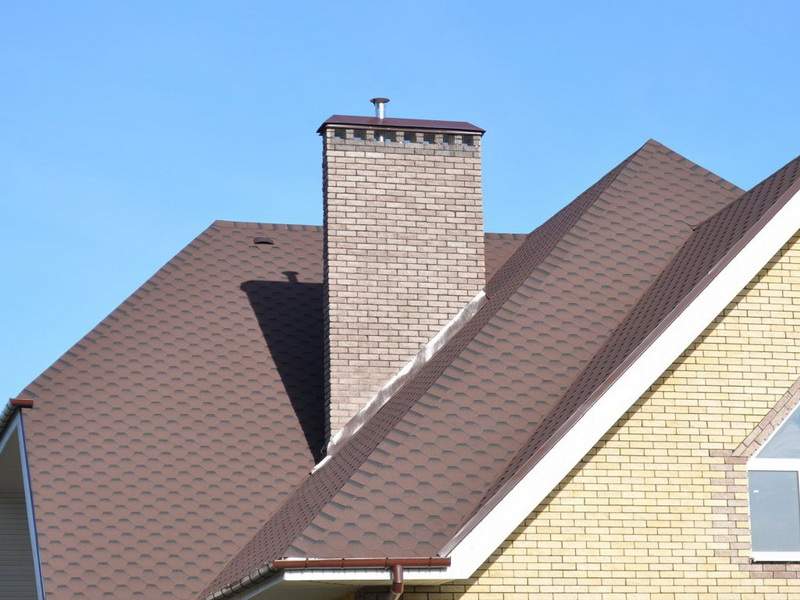

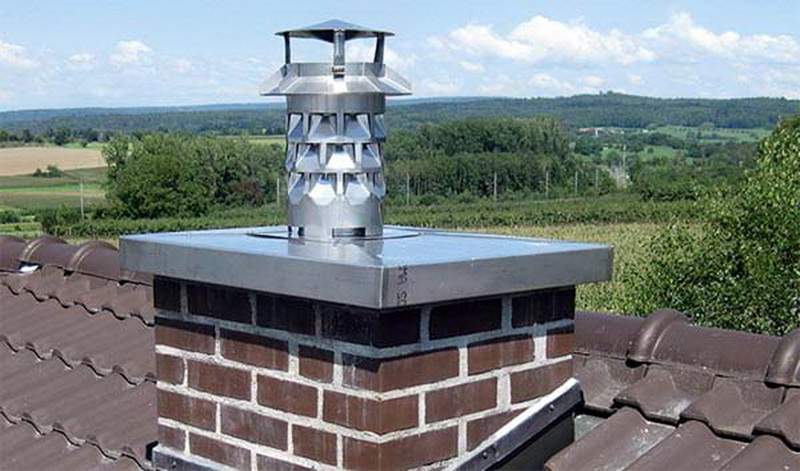

Конструкция банного дымопровода из кирпича

Каменная кладка (кирпичная) прекрасно смотрится, независимо от погодных критерий в таковой системе мощная тяга. Модель можно выстроить своими руками, подсоединить к банной печи хоть какой высоты. Кирпичная труба экономна, высокопрочна, имеет высшую работоспособность. Материал отлично переносит сильный нагрев, перепады температуры. Надсадной дымоотводящий канал неплох тем, что не занимает лишнюю площадь в бане, а просто продолжает печь по вертикали.

Для понижения количества горючего при работе печи, высококачественного вывода угарного газа необходимо правильно сконструировать дымовытяжную систему, ее размещение.

• Меньшее расстояние от кирпичного канала до стенки бани – 38 см, в местах прохождения через перекрытия, кровлю делают расширение, поперечник которого больше 15 см. Место изолируют термоматериалами.
• Малая высота трубы – 5 м, вне зависимости от высоты строения. Только с таковой величины сила тяги будет продуктивной.
• Толщина стен – толстые стены меньше греются, обеспечивают наименьшую возможность появления пожара. Считают, что 10 см – лучшая ширина.

Отделы надсадного кирпичного дымопровода:

1. Надсадная часть – устанавливают конкретно на печи (на плечах), делают в ней задвижку. Выкладывают надсадной канал методом особенной перевязки кирпичей. Эта труба завершается за 5-6 рядов до перекрытия, далее идет шея распушки.

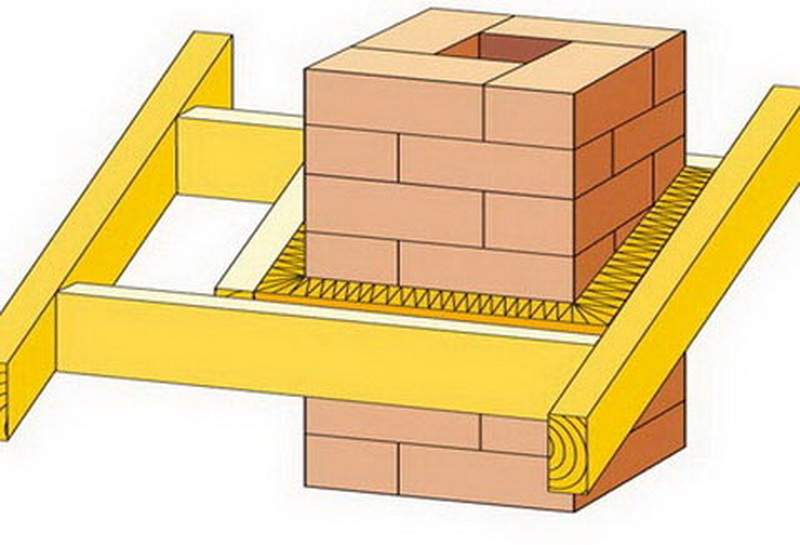

2. Распушка – канал из 6-9 рядов кладки, проходящий через перекрытие, с расширением стен дымопровода (25-35 см), внутреннее сечение не меняется. Предназначение отдела – уберечь древесное перекрытие от перегрева, воспламенения
3. Стояк – вертикальный дымопровод, имеющий поперечник надсадки. Доходит до кровли строения.
4. Выдра – кладка, перекрывающая просвет в кровле. Делается на уровне стыка стен канала и кровли. Расширяют стену во внешнюю сторону (поперечник канала снутри не меняется) минимум на 10 см. Это обеспечивает термоизоляцию крыши, защищает от осадков.
5. Шея – поперечник равен поперечнику стояка. Схожа по всей высоте.
6. Оголовок – кладка возрастает с внешней стороны стены. На этот последний отдел укрепляют дефлектор, зонтик, искрогаситель.

Внутренние стены дымоотводного канала делают очень ровненькими и гладкими. От этого зависит количество оседающей сажи, сила тяги, протяженность работы без чистки. Чем более гладки внутренние поверхности, тем лучше работает дымоход, устойчивее тяга.

Выбор материала и изготовление раствора

Выбор кирпича

Для возведения дымовой трубы нужен кирпич и цементный раствор. Сходу отметим, что обыденный строительный кирпич для постройки дымотрубы не годится. Кладку делают из огнеупорного шамотного глиняного материала из шамотной глины и добавок. Употребляют в большей степени прямоугольные кирпичи стандартного размера, 65 ммx120 ммx250 мм (ШБ-8), весом 3-3,5 кг. Боковая поверхность может быть гладкой, рифленой.  Для кладки закупить рифленый глиняний материал. В Рф популярны изделия завода «Бородичи», «Витебский Цех 1, 2», ТМ Lode, другие.

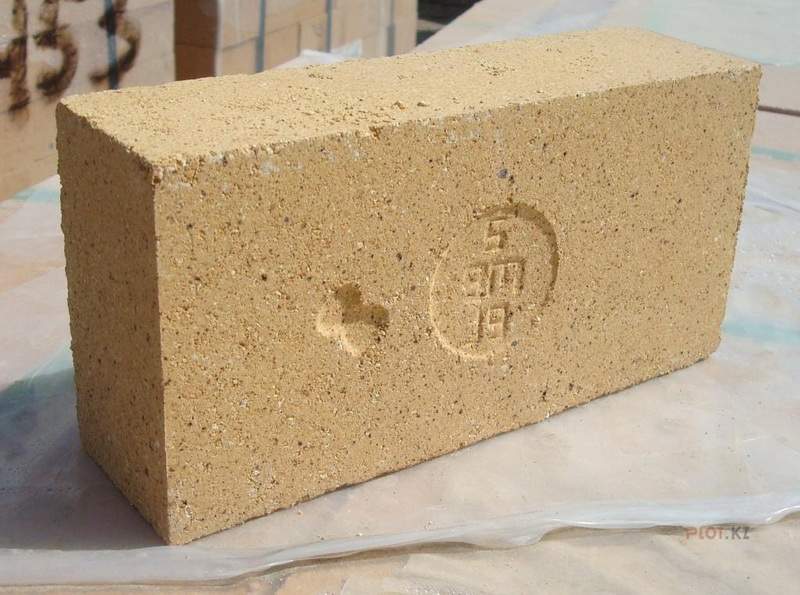

Что означает маркировка кирпича:

• Буковка «Ш» значит шамотный.
• «А» – класс, материал выдерживает температуру 1400°Сю
• «Б» – устойчив к нагреву в 1350 °С.
• Литера «М» и следующее число демонстрируют граничную нагрузку на единицу площади, определяют в кг на м². Для дымопровода подходят марки М200, М250. Использовать более высочайшие марки нецелесообразно по экономическим суждениям. Также при увеличении плотности падает теплопроводимость материала, другими словами миниатюризируется скорость его прогрева.
• Буковка «F», число после нее молвят о морозостойкости (число циклов замерзание-оттаивание), выпускают от F25 до F300. При выборе ориентируются на свою климатическую зону.

Изготовление раствора

В сборке печной трубы употребляют цементный раствор из песка, цемента, воды. Для изготовления качественного раствора берут чистую, мягенькую воду, песок маленьких фракций, из него выходит слой раствора маленькой толщины. Крепкость консистенции находится в зависимости от марки цемента и пропорций, сам раствор готовят перед работой (стремительно схватывается).

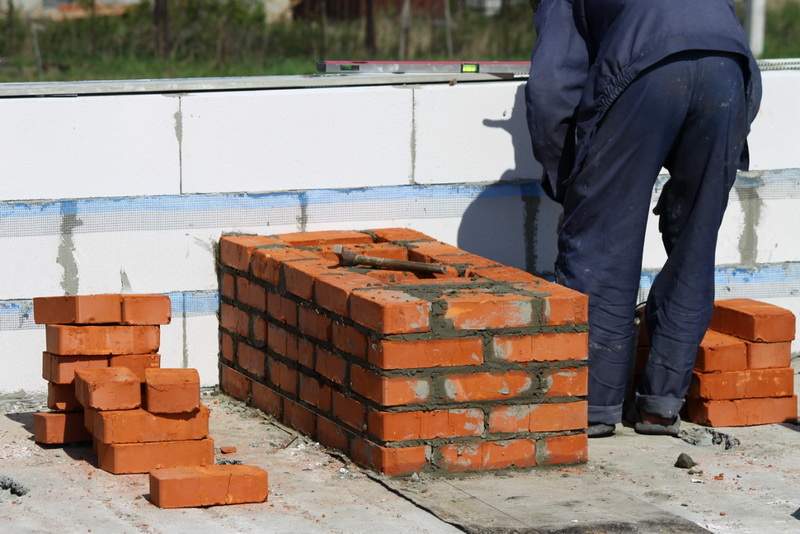

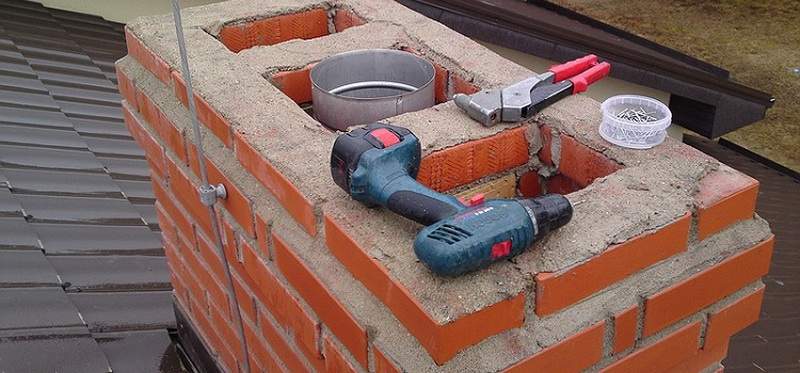

Кладка кирпичного дымоотвода

Установка дымохода ведите по технологическому чертежу, схеме.

Подготовьте инструменты:

• Мастерок (кельму), инвентарем размешивают смесь, наносят раствор.
• Молоток каменщика (либо маленькая кирка), им откалывают, стесывают части кирпича.
• Строительный миксер, снабженный венчиком, для замешивания растворной консистенции.
• Шнур с отвесом – для контроля вертикали поверхностей, углов.
• Строительный уровень – для обеспечения ровненьких, горизонтальных плоскостей.
• Болгарка для обрезки.

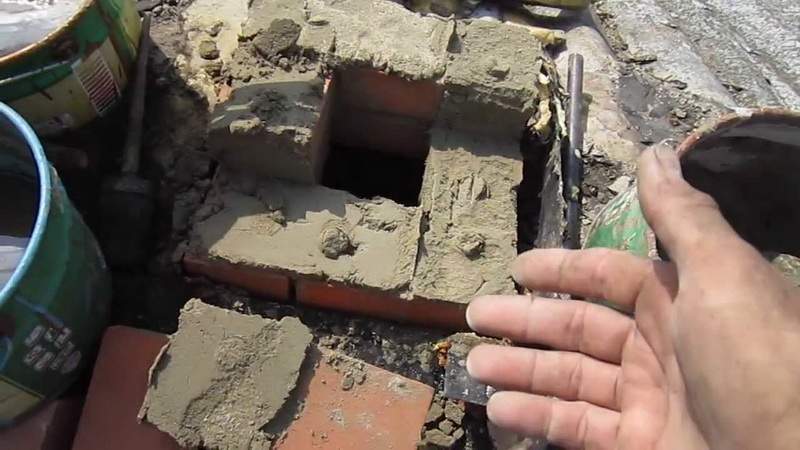

Кладка трубы с каналом 140 мм х 270 мм:

1. Выложите внутренний канал шеи в виде прямоугольника со сторонами 140 мм, 270 мм. Внешние размеры – 380 мм на 510 мм. Кирпичи кладут с перевязкой, в шахматном порядке. После второго ряда воткните задвижку, которая будет держать под контролем тягу. Сделайте 5 рядов.
2. Начните сборку распушки (разделки), равномерно выдвигая кирпичи наружу (по чуток в каждом ряду) до получения наружных размеров 450 ммх590 мм. Молотком каменщика откалывайте кусочки подходящего размера, либо отрезайте болгаркой.
3. Выдвигайте внешнюю стену до размера 560 мм на 610 мм.
4. Доведите размеры газохода до 570 ммх710 мм. Выдерживайте наружное сечение разделки.
5. После тяните стояк по размеру шеи – 380 мм на 510 мм.

Выполнение выдры по рядам

Эту часть делайте методом неизменной перевязкой на высоту 9 рядов. В центре пригодятся резаные кирпичи, чтоб сохранить пропорции газохода.

1. Выложите 5 рядов, выдерживая внешний размер 390 ммх510 мм.
2. Сделайте повышение длинноватой стороны, добавив в ряд 1/2 и ¾ кирпича. Установите пластинки на внутреннем ряду.
3. Длину не меняйте, по ширине добавьте ½ блока, это будет место среза.
4. Выкладывайте по схеме, увеличивая откосы до 5-ого ряда.
5. 6-ой ряд добивается длину скоса в 480 мм.
6. Окончите выдру с 3-х сторон.
7. Выпустите откос с последней стороны.
8. Сделайте перевязку в восьмом ряду, завершив укладку выдры.
9. Уменьшите наружные размеры до 310 мм на 580 мм. Начинайте выкладывание справа, расширяя канал на ¼ длины блока.

Закончите трубу установкой флюгарки, рефлектора, зонтика-колпака. Непременно оставьте окошки, через которые чистят дымопроводы для печей. Проверьте тягу. Просушите трубопровод некоторое количество дней – положите в топку 3 кг дров, дайте на сто процентов прогореть, дождитесь остывания печи, повторите действие. Снова проверьте тягу и наличие утечек, убрите недостатки.

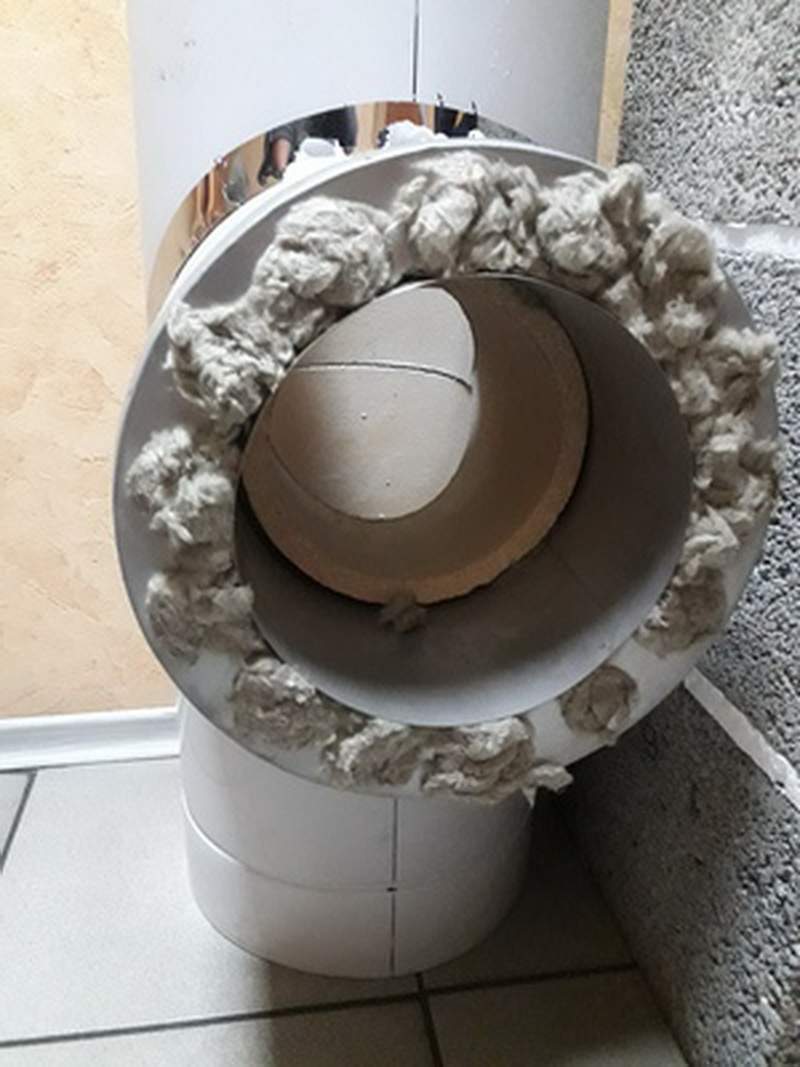

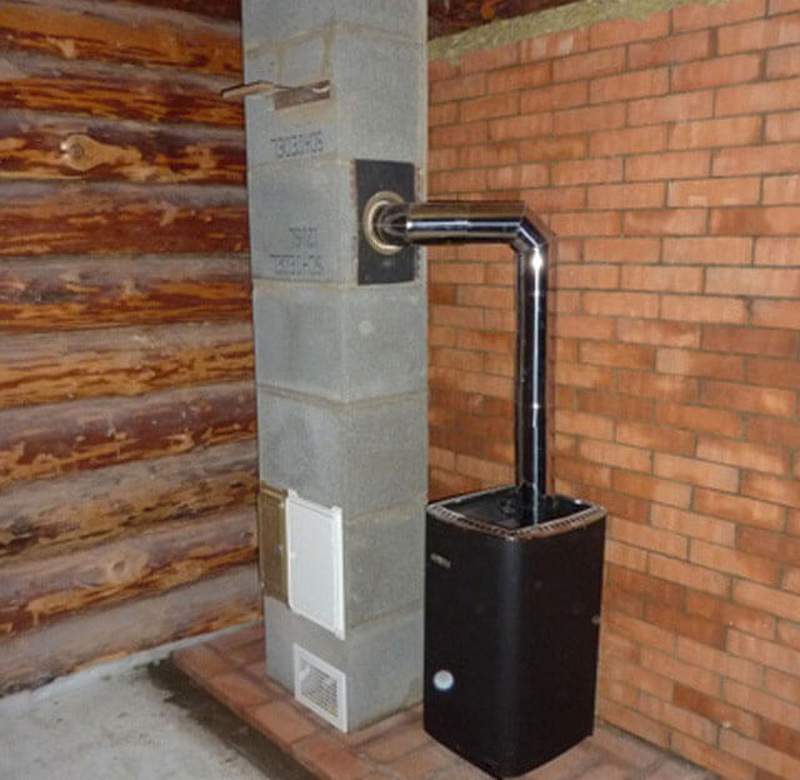

Глиняние дымопроводы

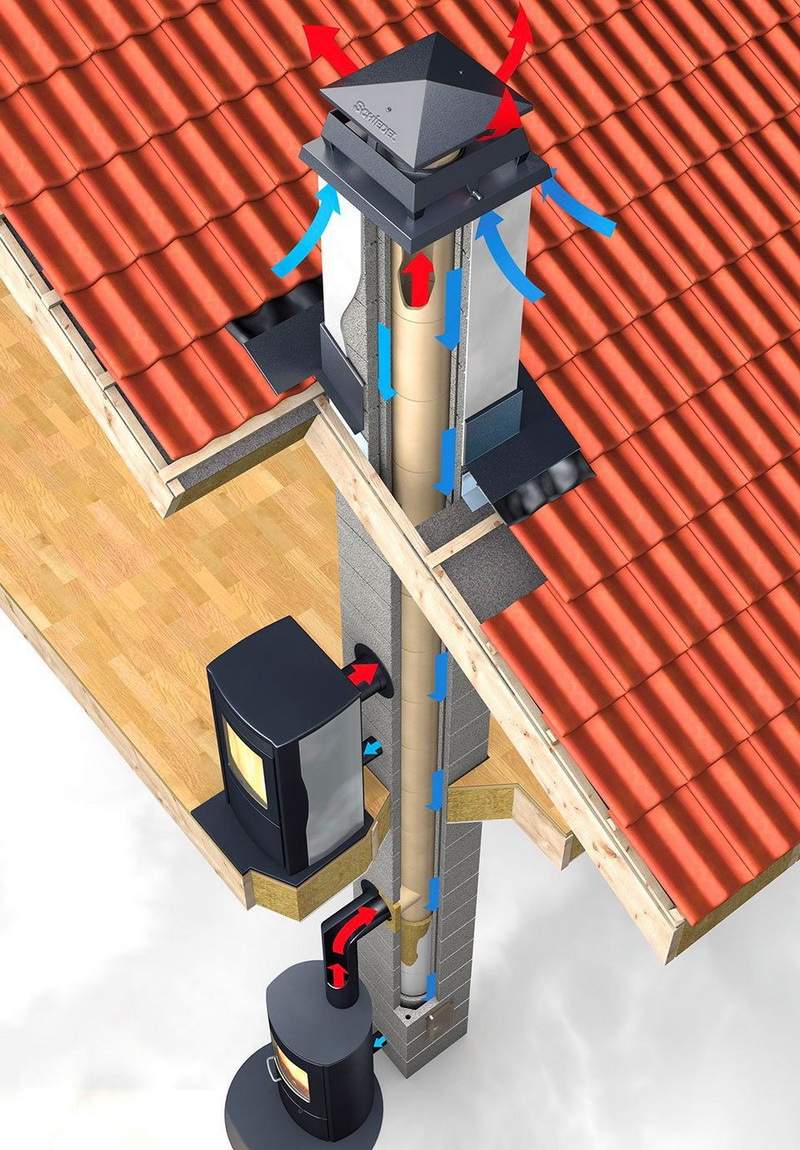

Стены дымохода из керамики отлично держат тепло, не реагируют на конденсат. Продукты горения удаляются на сто процентов. Установка дымопровода из обожженной глины просит внимательного дела, ибо таковой газоотвод дорогой и тяжкий.

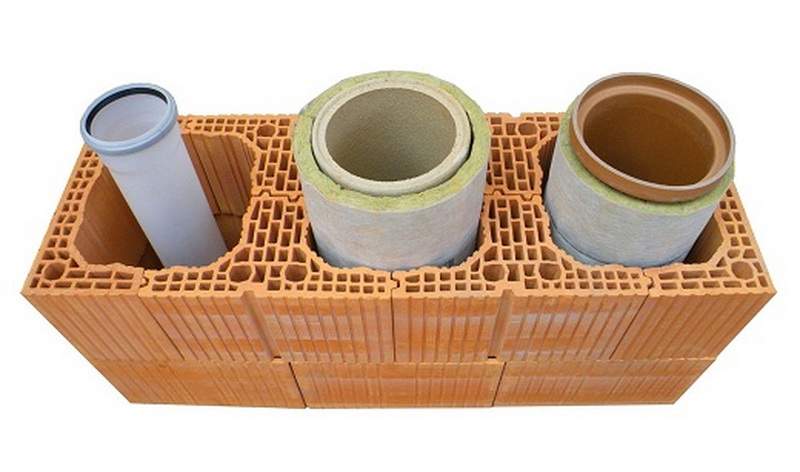

Конструкция сборного типа

Сборка глиняного дымопровода для печи в баню, изготовленный своими руками, ведется по аннотации изготовителя. При всем этом строго придерживаются прописанных там советов.

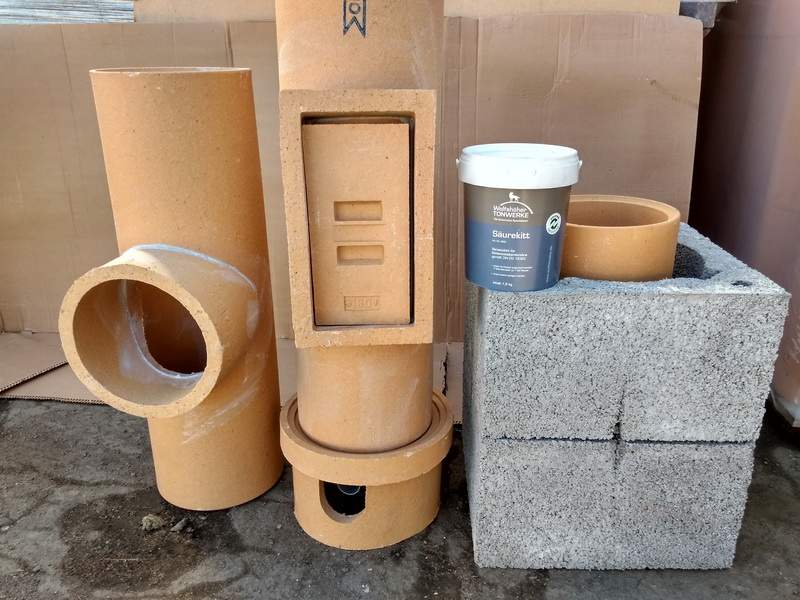

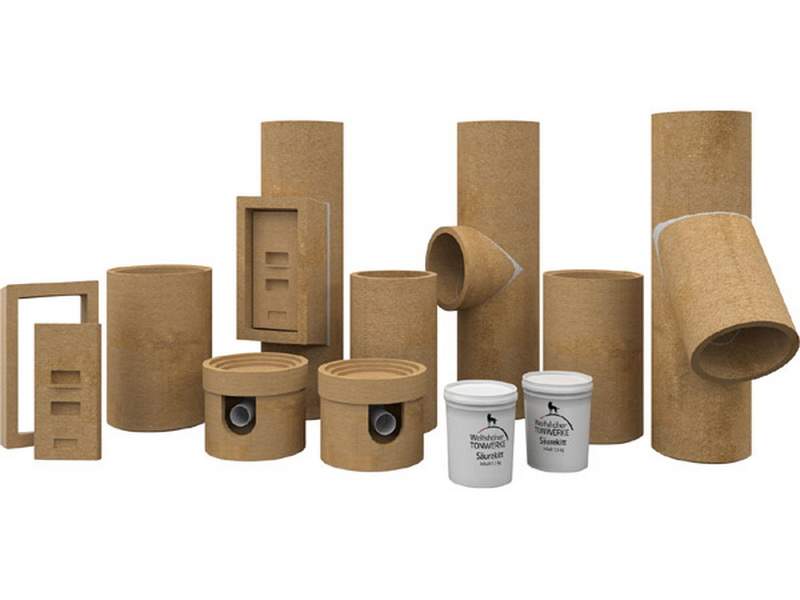

Как избрать сборный набор

Для беспроблемной сборки берут набор, состоящий из компонент:

• модули керамотруб (трубы дымопровода);
• покрывная плита;
• тройники подключения, идущие от (до) ревизии, печи;
• конденсатосборник;
• дверца отдела ревизии;
• решетка вентиляции;
• наконечник для оглавка;
• термоизоляция, гидроизоляция для фундамента.

Для работы необходимы инструменты и материалы:

• огнеупорный клей по керамике;
• бетоннный раствор;
• железные пруты (1,5 м), чтоб сделать армирование опорной шахты.

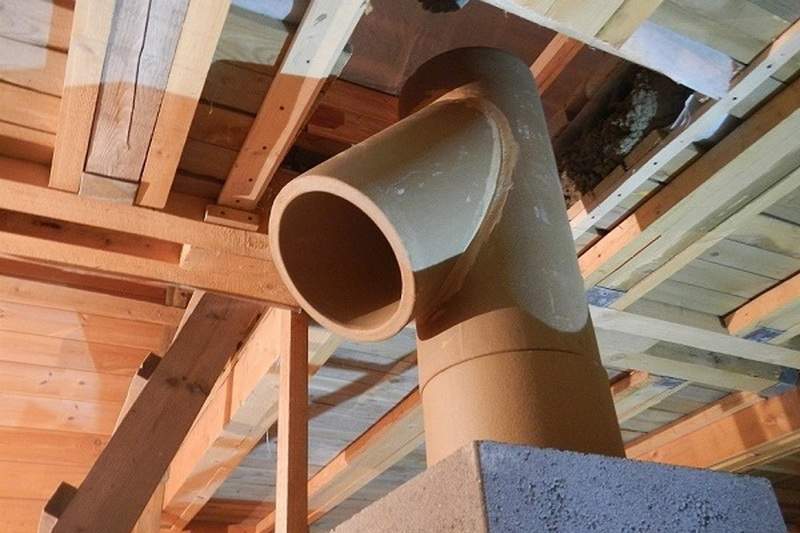

Принципы сборки и монтажа

При установке дымовытяжного канала нужна заблаговременно нарисованная схема дымопровода, план работ. По аннотации высчитайте характеристики фундамента, длину дымовой трубы. По порядку сделайте шаги, начав устройство трубы с низу ввысь:

• Сделайте установка фундамента под дымоходный канал. На подушку положите слой гидроизоляции.
• Установите шахту из керамоэлементов, теплоизоляционных матов.
• В центре фундамента закрепите модульное основание.
• Установите переходник подключения вытяжной системы к печи. тройник, обеспечивающий сервис дымоводов.
• Смонтируйте дымоходную трубу.
• Подсоедините конденсаторосборник, элемент под решетку вентиляции.
• Дальше равномерно наращивайте трубу по схеме до заслуги рассчитанной высоты. Участки прохода через перекрытия, кровлю, отделывайте изоляционными материалами.
• Проведите теплоизоляционные обшивочные работы.
• Закрепите, оформите трубу на крыше.

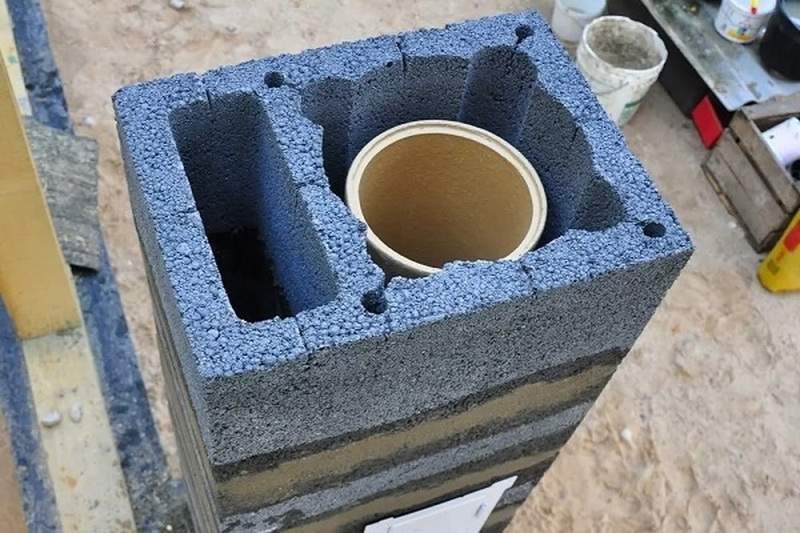

В углах керамзитобетонных блоков, охватывающих гильзу, есть каналы армирования. Устанавливайте несколько блоков в высоту, насаживая их на железные пруты. В один канал ставят две арматуры, делая перехлест за горизонтальный уровень блока (мало 10 см), заливают бетоном. Такое крепление обеспечивает, твердость, крепкость трубного комплекса.

Но, не делайте крепежный элемент дымоходного контура в местах прохода перекрытия, кровли лишне жестким, беря во внимание, что фундамент с течением времени даст некую усадку.

Специфичность установки, тонкости соединения труб

Для стыкования глиняних частей употребляют жаростойкий клей, имеющий защиту от кислотной среды. Изготавливают герметик из водянистого стекла, выпускают в виде порошка, разводимого в воде, пропорция 7:1.

В качестве термоизоляции выступает:

• асбестовый лист;
• базальтовая вата;
• листовой минерит.

Секции глиняного контура стыкуют раструбным способом, исключающим утечки газа, конденсата за его пределы:

1. Очистите поверхности соединяемых секций от пыли.
2. Пистолетом наносите клей верхние края модулей, соединяя их.
3. Выдавленные избытки герметика удаляйте увлажненной губкой.

В протяжении суток после стыковки дымовую трубу не трогают, ждя пока отделы трубы для бани на сто процентов высохнут. Конечным шагом является оснащение оголовка искрогасителем, рефлектором, колпаком.

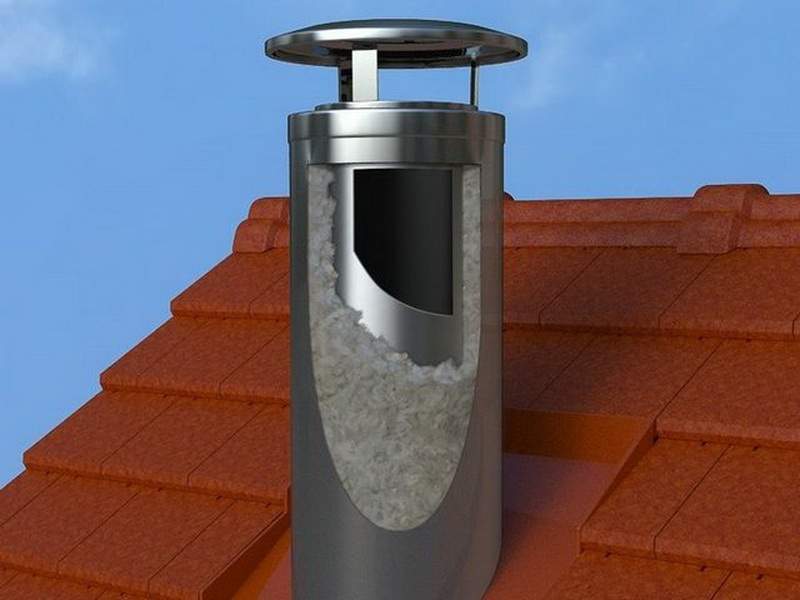

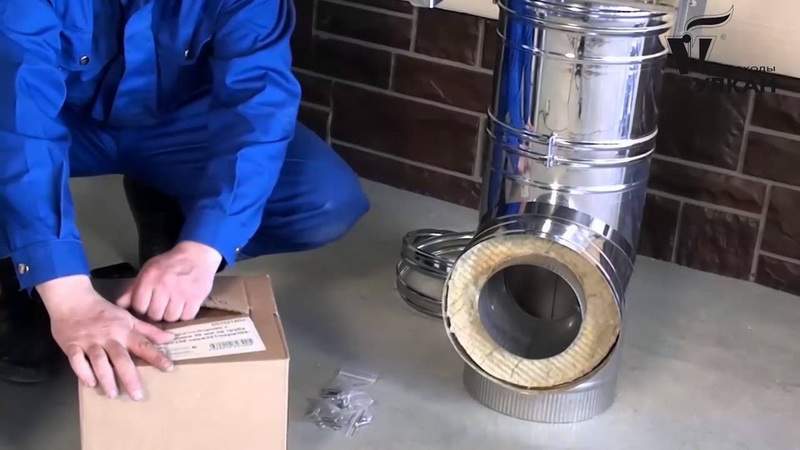

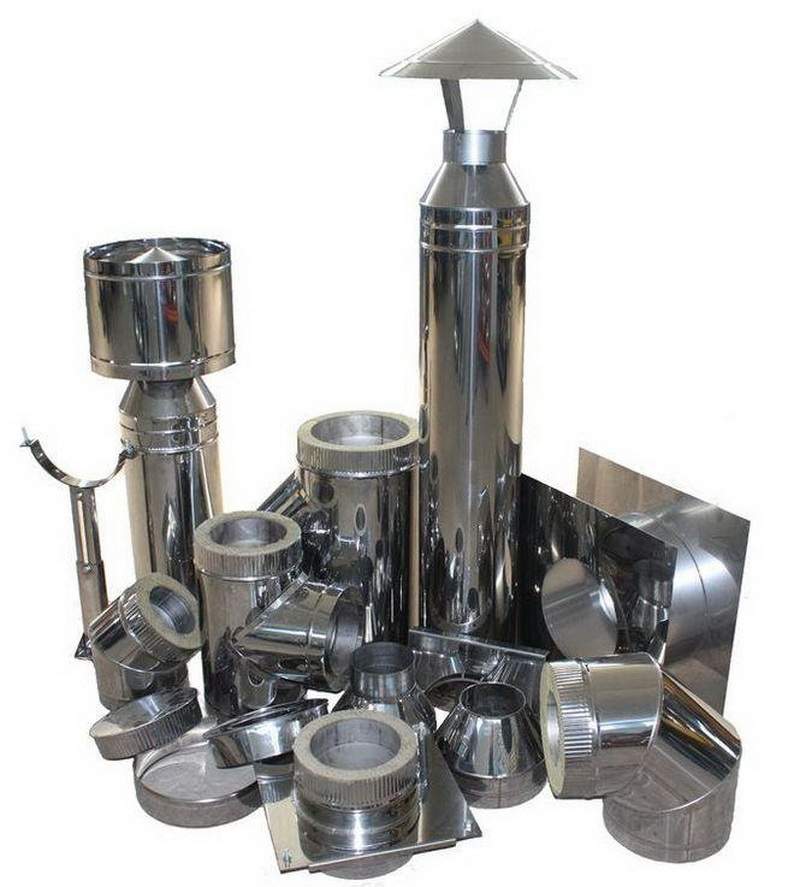

Железный сэндвич дымопровод

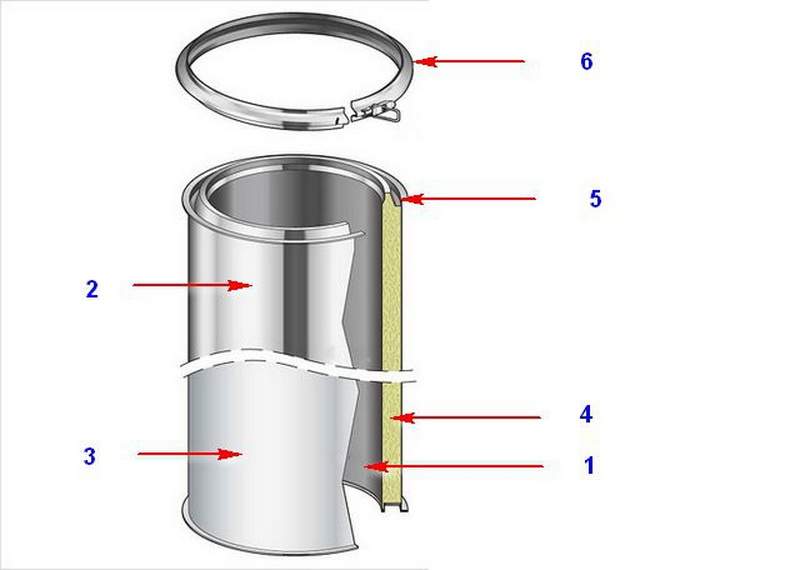

Для мастеров, делающих сборку дымопровода из сэндвич трубы, будут полезны готовые системы, в состав которых входят прямые трубы, отводы, хомуты. Сэндвич труба – это металлоконструкция, в какой элемент наименьшего поперечника помещена в трубу с огромным сечением. Место меж трубами заполнено теплостойким изоляционным материалом.  Система отведения из металла имеет неплохую тягу, не достаточно засоряется, потому что поверхность гладкая, сечение круглое, саже некуда осесть.

Дымоходный канал варится агрессивно в цельный контур либо собирается по схеме, в процессе сборки поперечникы стыкуемых отделов должны совпадать. В случае большего сечения 1-го из компонент соединение производят через редукционные переходники, соединения герметизируют.

Принцип монтажа

Есть 2 метода сборки трубы для печи бани из металла:

• По конденсату – нижнюю, более узенькая часть отрезка трубы, вставляют в больший по сечению широкую уже установленный элемент. Этот тип сборки всераспространен при обустройстве бань. При работе печи капли конденсата стекают в отстойник, не попадая в теплоизолятор.
• По дыму – зауженная часть секций трубопровода размещена ввысь. При таковой схеме монтажа улучшается тяга. Делают для систем с высочайшей температурой отводных газов.

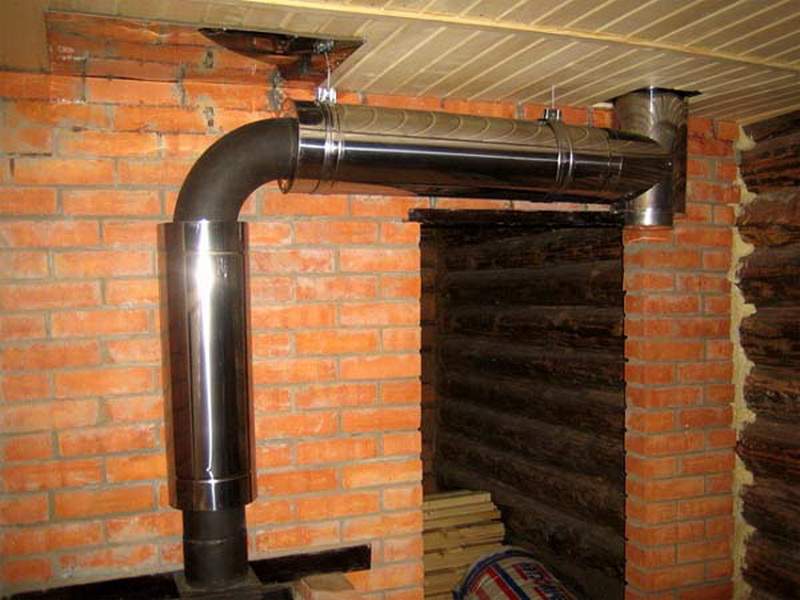

Также дымоходную магистраль располагают снутри бани (чащке всего), за стенкой строения.

Инструменты, материалы

В производстве железных дымопроводов употребляется покрытыя цинком, нержавеющую сталь различных марок (ферритрные, мартенситные, хромоникелевые, другие), сэндвич-элементы. Трубы из сложнолегированной стали (нержавеющей) употребляют в главном для наружного расположения системы в комплексе с низкотемпературными источниками тепла. Нержавейка имеет достоинства перед покрытой цинком сталью по прочности, теплостойкости, отсутствию реакции на брутальную среду, но цена материала и работ высока. Установка сети отвода газов для бани из сэндвич-труб – наилучшее решение для бани.

Для монтажа также пригодятся:

• болгарка, диски;
• дрель, набор сверл;
• лобзик, пила по металлу;
• молоток;
• шуруповерт, саморезы;
• отвертки;
• отвес;
• элементы, снаряженные ревизией;
• обжимные хомуты;
• крепления;
• жаростойкий герметик на силиконовой базе;
• материал для термоизоляции (слой шириной 10 см).

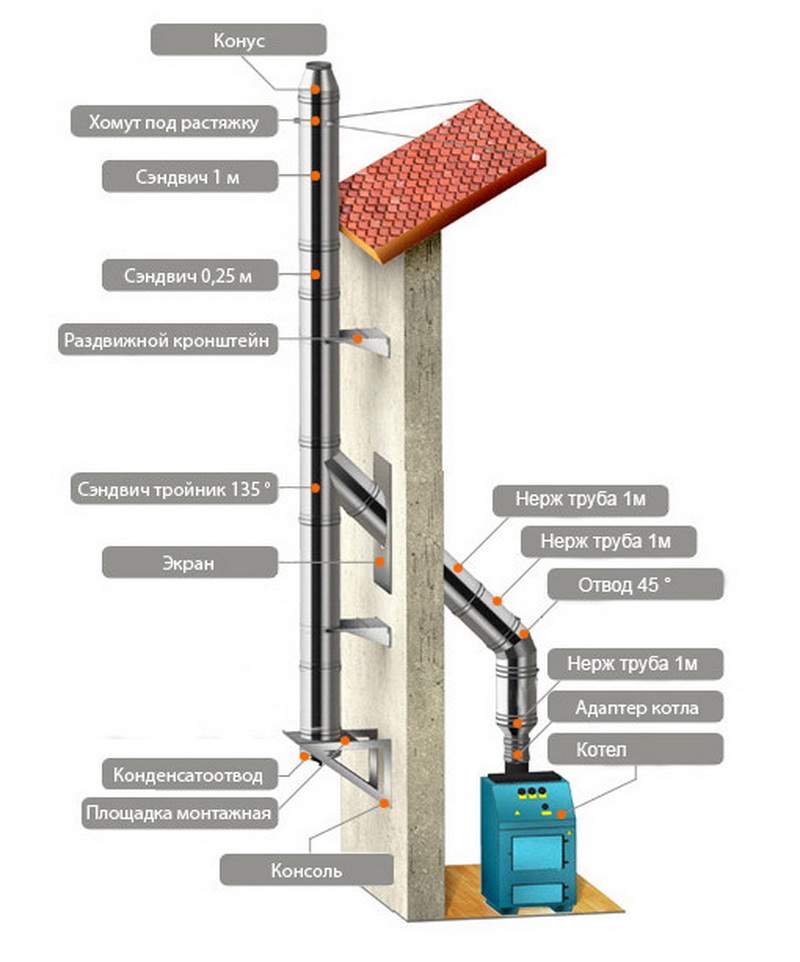

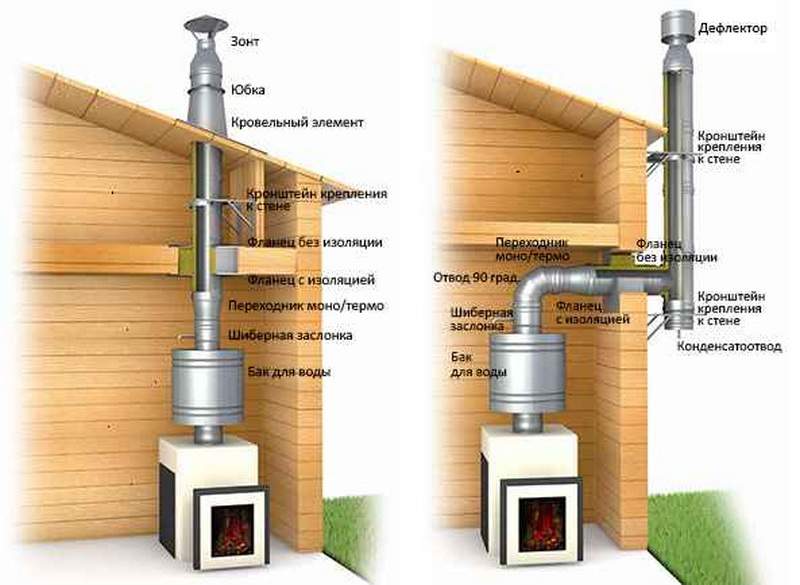

Схемы монтажа сэндвич дымопровода

Сборка дымового контура делается поэтапно, начиная от печи к крыше. Особенность дымопровода для бани из нержавейки, другого металла – он расположен у опорной стенки (но не на ней, не вполтную), нередко вокруг трубопровода строят кирпичную шахту (из пеноблоков).

Предварительная стадия

• Нарисуйте схему дымохода, выделив все конструктивные элементы.
• Произведите расчеты площадей сечения частей, их длины, углов извива.
• Нанесите на несущую стенку осевую разметку размещения, очертите отверстия в перекрытии, кровле.
• Вырежьте отверстия в местах прохода трубы в бане через потолок и крышу.
• Прокрутите в голове схему крепления.
• Сделайте изоляцию примыкающей стенки теплостойким материалом.

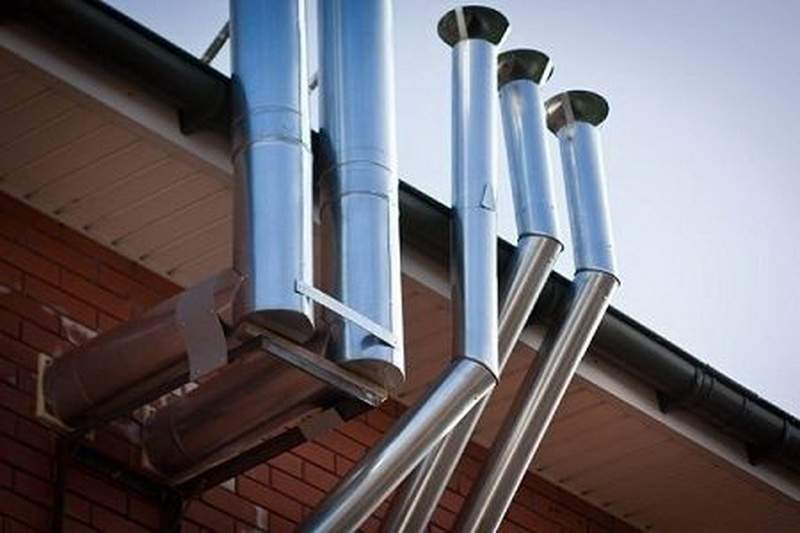

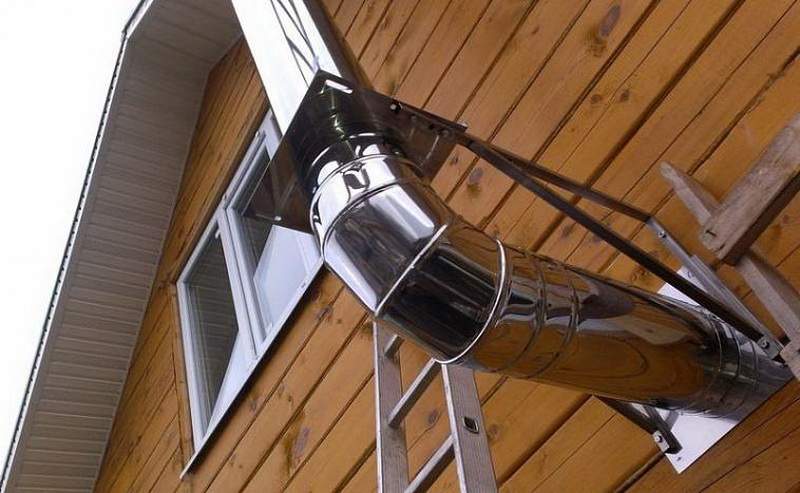

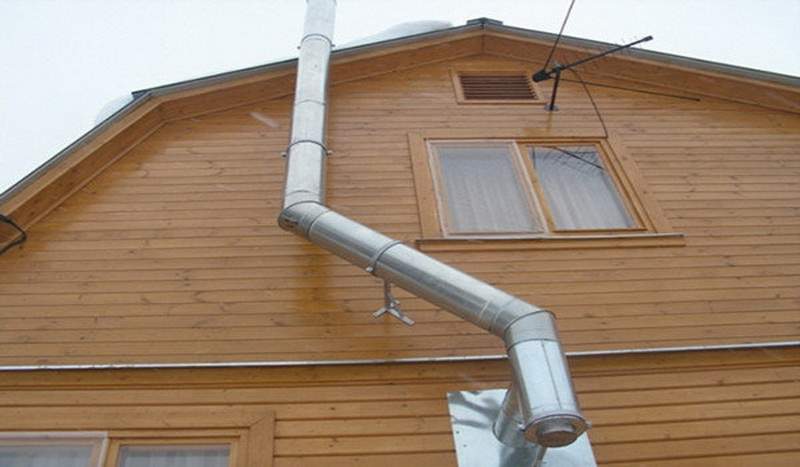

Смонтировать сеть вывода дыма можно как снутри бани, так и снаружи. Почаще делают внутренний дымопровод, это сберегает дрова, материал, силы, средства.

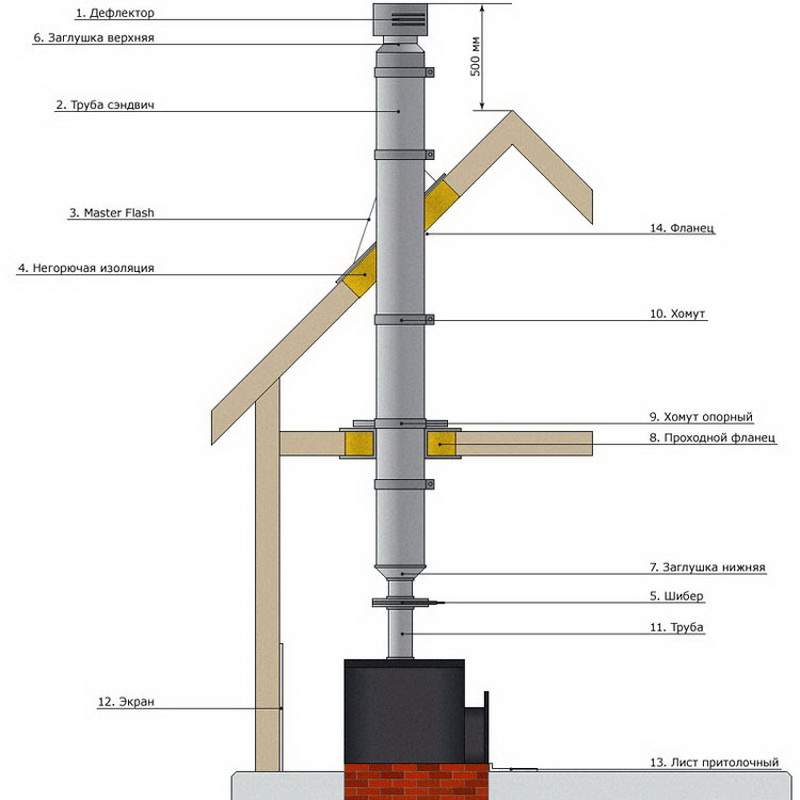

Подробное устройство дымопровода в бане для дровяной печи, устанавливаемого снутри помещения:

1. К патрубку печи присоедините прямую однослойную трубу, длиной не меньше 1 м, из огнеупорной легированной стали. При строго вертикальном расположении не делают отводы, тройники. Дальше трубу можно делать из сэндвич-труб.
2. При установке сборника конденсата на высоте 0,5 м от печи делают угловой отвод (45°), ведут наклонный участок, вставляют тройник. Дальше ввысь посылают вертикальную магистраль, вниз отводят емкость под конденсат.
3. Подсоединяйте элементы трубопроводов, фиксируя места соединений огнестойким герметиком, хомутами.

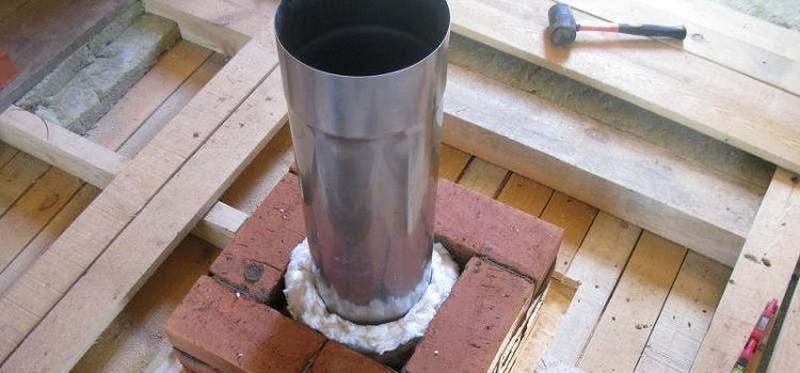

4. Проход через перекрытие, потолочный проходной узел, устанавливается в виде короба из металла с центральным, агрессивно зафиксированным отверстием, совпадающим с осью магистрали. Отрезки сэндвич-трубы выступают за уровни перекрытия не меньше, чем на 7 см. Статичность отверстия обеспечивают затратные пластинки. Снутри ППУ труба непременно цельная. Свободное место в коробе заполняют негорючей изоляцией, в большинстве случаев минеральной ватой.
5. На выходе через кровлю установите гибкую затратную манжету (мастер-флеш), обеспечивающую плотность прилегания кровли к сети дымоотведения. Поперечникы буферной зоны меж жаркой трубой и кровлей: для шифера, металлочерепичного покрытия – больше на 15 см, для битумного покрытия, мягенького рубероида – больше на 30 см.

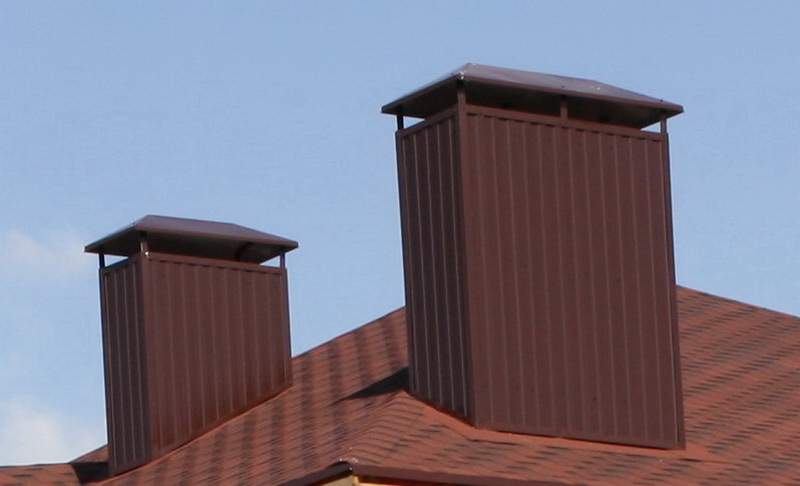

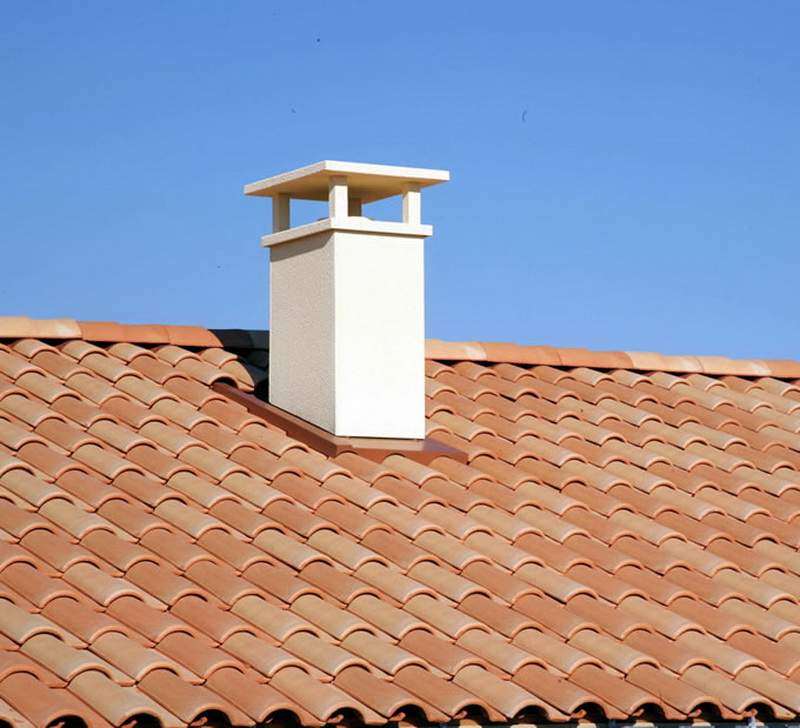

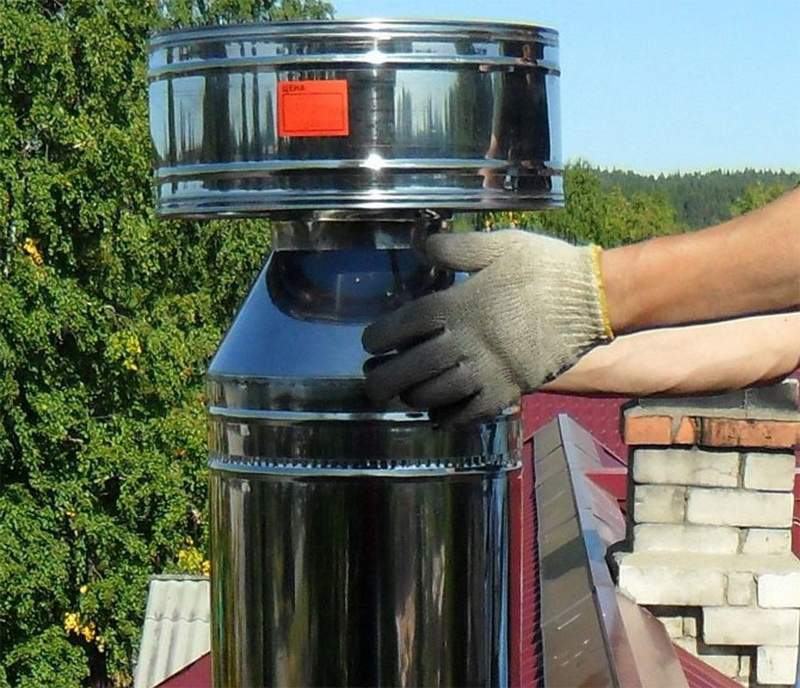

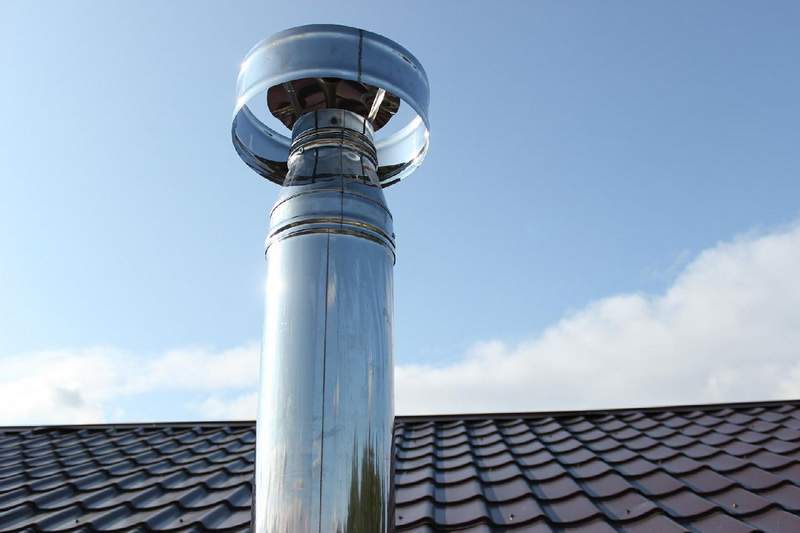

После сборки трубы (высота над крышей более 0,5 м), оформите оголовок защитным элементом, поставив флюгер, дефлектор, колпак.

Советы по устройству внутренней трубы

• Верно рассчитывайте сечение трубопроводов, проема поддувальной дверцы. Выдерживайте соотношение меж мощностью печи, размером топочной камеры и поперечником сэндвич-труб (приблизительно 1:10), других частей.
• Используйте регуляторы с клапанами, ротационные трубы, дефлекторы во избежание опрокидывания тяги.
• Если хомуты имеют полимерные вставки, проверьте их термостойкость.
• Не запамятовывайте о повторяющейся чистке дымопровода.

Выводы и полезное видео по теме

Для неплохой работы банной печи нужен верно оборудованный дымопровод. Ознакомившись с советами, советами мастеров, полностью может быть самому возвести систему отведения отработанных газов.

Вы узнали, из каких материалов делают сети дымоотведения, как сделать дымопроводы для банной печи из кирпича, керамики, металла, установить искрогаситель на оголовок трубы бани своими руками. В подборе начальных материалов, инструментов, проведении расчетов, работе вам поможет видеоклип, приведенный ниже.

Видео – Как без помощи других поставить дымопровод. Принципы, расчеты, чертежи, опасности

Из видеоматериала, снятого мастерами, вы узнаете, как сделать дымопровод в бане из различных материалов. Провести его через потолок, стенку, снаружи, высчитать нужные характеристики, положить термоизоляцию, обезопасить баню от загорания.
