В этой статье побеседуем о том, как сделать камин из кирпича своими руками для личного дома. Для большей наглядности к тексту будут приложены чертежи, схемы и рисунки.

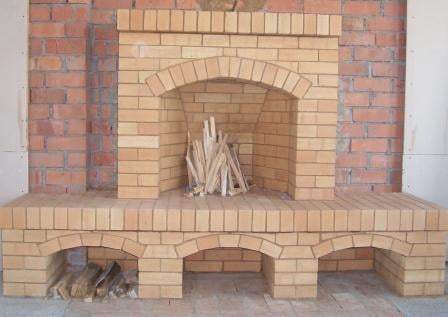

Камин кирпичный

Стандартные требования к камину

Неплохой камин из кирпича должен отвечать последующим требованиям:

• не плохое прогревание помещения;
• отсутствие задымления;
• органичное сочетание с интерьером.

Итак, перед тем как начать выкладывать камин из кирпича своими руками, будет нужно обусловиться с объемом и площадью помещения дома, в котором планируется строительство камина. В качестве примера мы рассмотрим помещение площадью 10, пятнадцать, а также 20 квадратных метров, а также с потолками высотой 3-3,5 метра.

Соответственно, объем помещений дома должен составить 30 5, 50 и семьдесят кубических метров. Соотношение площади топки к этим объемам равно от 1:50 до 1:70. Таким макаром, оно будет равно 2.000–3.000–4.000 кв. см.

Исходя из этих характеристик, портал топливника может иметь такие размеры:

• 2000 кв. см — 36×45 см.
• 3000 кв. см — 44×67 см.
• 4000 кв. см — 52×77 см.

Стандартная схема, по которой строится кирпичный камин, предугадывает соотношение меж высотой портала камина и глубиной топливника в пропорциях 1:2 либо 1:3. Размеры должны точно соблюдаться, потому что они критически важны.

Если сделать топку большей глубины, резко сократится теплопотеря и для того чтоб прогреть помещения дома будет нужно больше горючего, если же будет выбрана схема с топкой меньшей глубины, то последствием может стать задымление. Если придерживаться стандартной схемы, то в нашем примере глубина составит:

Каминный портал

• 2000 кв. см — 18–24 сантиметра;
• 3000 кв. см — 22–30 см;
• 4000 кв. см — 26–35 см.

Каминные дымовые отверстия находятся в зависимости от топочной площади.

Таким макаром, размер отверстия дымопровода должен составлять такие величины:

• 2000 кв. см;
• 3000 кв. см;
• 4000 кв. см.

Итак, при составлении стандартной схемы размеры кирпичной дымовой трубы должны составлять 14×14 см и 14×27 см. Но если  схема предугадывает строительство дымопровода округленной формы, то дымовая труба может иметь поперечник в диапазоне 8-14 см. Далее будет нужно рассчитать длину дымопровода, которая в нашем примере составит 4-5 м.

Конструкция каминной топки

Устройство топки камина

Чтоб камин из кирпича имел наилучшую теплоотражающую способность, рекомендуется его внутренние стены сделать под углом. По-другому говоря, две боковые стенки нужно развернуть наружу, при всем этом заднюю стенку необходимо немного наклонить вперед. Наклон необходимо делать с трети высоты.

Над каминной топкой следует сделать дымовую камеру, а между камерой и топливником выпускаем карниз («перевал»). Этот элемент важен тем, что он предотвращает возможность вылета искр и сажи наружу в помещение, а также защищает дом от задымления.

Размеры кирпича составляют 6,5×12×25 см, а швов в кладке — приблизительно полсантиметра.

Габариты топки

Чтоб разобраться с тем, какие размеры обязан иметь камин из кирпича,  потребуется обозначить его размещение в плане избранного помещения. Лучшими местами для кладки камина являются торцевые стенки дома либо внутренние стенки по углам строения (угловые камины — несколько другой вид камина, потому данный подвид тут не будем рассматривать).

Не стоит планировать строительство камина у стенки, которая размещена напротив стенки с окнами, потому что в случае недостаточной уплотненности окон вы рискуете сделать сквозняки.

Каминные размеры

Если длительно топить камин из кирпича, задние стенки каминной трубы могут достаточно очень греться, а это способно стать предпосылкой пожара в случае, если дом выстроен из дерева. Потому, если все-же избран таковой вариант, нужно предугадывать противопожарные мероприятия.

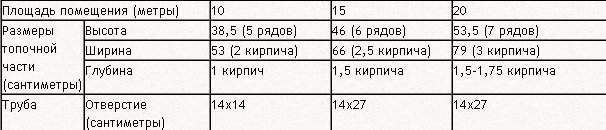

Окончив подготовительные расчеты, нужно сделать чертеж каминной кладки, зачем берем в качестве примера помещение площадью пятнадцать квадратных метров.

Заднюю стенку необходимо выложить в полкирпича, т. е. двенадцать см. Боковые стены кладем в один кирпич, т. е. 25 см.

Набросок указывает главные каминные размеры в топочной области. После определения этих размеров нам пригодятся послойные чертежи каминной кладки — порядовки.

Порядовки

Чтоб выполнить порядовки, необходимо запастись бумагой в клеточку, потому что пригодится пользоваться не только целым кирпичом, но и половинками, а также кирпичом в три четверти (см. Угловой камин – порядовка).

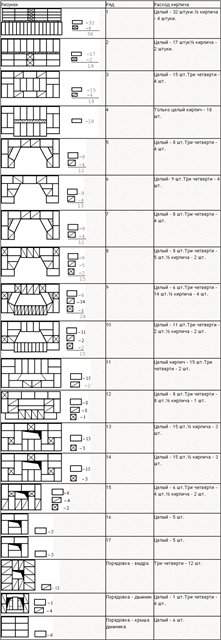

Чертежи порядовки

Начинаем строить цоколь своими руками, выкладывая кирпич для оригинальности ребром, хотя можно и плашмя. Со второго ряда кирпич ложится только плашмя. Нижняя часть топки делается на 25-30 см от пола — 2-3 кирпичных ряда.

Нужные материалы

Потому что все порядовки (беря во внимание и трубу) готовы, можно заняться подсчетом количества нужных материалов:

• Кирпич необходимо подсчитывать поштучно, имея в виду, что нецелые экземпляры необходимо учесть как цельный кирпич. Планируя выполнить строительство своими руками, следует использовать печной полнотелый кирпич.
• Песок должен быть свободен от мусора и пыли, иметь зернистость в 0.2–1.5 мм. Мусор и пыль нужно по возможности удалять. Чтоб достигнуть чистоты песка, его необходимо поместить в воду и настоять, заменяя воду в несколько заходов, пока она станет вправду светлой.
• Для кладки камина своими руками рекомендуется использовать кембрийскую голубую глину. Но в случае отсутствия такой глины в вашем регионе допускается внедрение печной глины, в случае если у вас имеется опыт ее применения.
• Для раствора пригодится цемент марок 300-400.
• Для производства бетона, которым будем заливать фундамент, пригодится щебень поперечником 2-6 см.
• Заслонка дымовая.
• Стержни из арматуры (приблизительно 20 штук) с диаметром 8-10 и длиной 700 мм.

Ход работ

Строительство камина, проводимое своими руками, начинается с фундамента. Потому, перед тем как выстроить камин, необходимо найти размер фундамента. Каминный фундамент должен находиться в отдалении от фундамента дома, никак не быть с ним связанным.

После определения размеров необходимо составить план каминного устройства на уровне цоколя. Дальше пригодится скооперировать его с планом на уровне топки, а также на уровне трубы.

Ширина фундамента должна быть такой же, как ширина цокольного лицевого ряда, но с добавлением четырех-шести см.

Заливка фундамента

1. Сперва необходимо приготовить яму размером (в плане) на десять-пятнадцать см больше размеров фундамента под камин. Глубина котлована под фундамент должна быть около шестидесяти см. Фундамент может быть как кирпичным, так и бетонным. Для того чтоб обусловиться, можно исходить из наличия материала и цен на него.
2. Засыпаем щебень на днище котлована слоем в десять-пятнадцать см, который потом утрамбовываем. Проверяем горизонтальность основания.
3. Приступаем к фундаменту. Для примера берем бетонный фундамент, так как он более сложен. Сбиваем опалубку подходящей высоты из деревянных досок (древесный ящик без дна). Стены ящика изнутри необходимо обработать смолой либо обить рубероидом с целью гидроизоляции.
4. Устанавливаем опалубку (ящик) на основание и заливаем заблаговременно уложенные камешки веществом.Состав раствора:
   • цемент — 1 ч.;
   • песок — 3 ч.

   Песок и цемент отлично перемешиваем в сухом виде, после добавляем воды и размешиваем до той поры, пока смесь не приобретет однородный нрав, по консистенции схожий на густую сметану. Потом проводим заливку и ожидаем готовности.

5. Выравниваем верх фундамента, кропотливо заглаживая выпуклости, проверяя уровнем. Накрываем фундамент полиэтиленом и ждем семь дней. Только потом можно начинать кладку. Необходимо иметь в виду, что фундамент должен быть на шесть-семь см ниже уровня, где находится незапятнанный пол.

Кладка камина

1. До того как начать, будет нужно расстелить два слоя рубероида (гидроизоляции) на фундамент.
2. После чего проводим калибровку кирпичей, другими словами, избираем только те кирпичи, которые реально нам пригодятся.
3. Приблизительно за два-три денька проводим замачивание глины, в несколько приемов добавляя в нее воду и размешивая ее по мере того, как раствор густеет.

   Совет! Раствор из глины для строительства камина необходимо инспектировать после того, как он замешан. Для этого берем глиняную пульпу и заливаем ею сухой песок, перемешивая до той поры, пока месиво перевоплотится в подобие густого киселя. После чего катаем колбаски из этой массы размером 10-15 мм. Раствор можно использовать, если получившаяся колбаска не распадается и не пристает к рукам.

4. 1-ый ряд кладем ребром. Лучше делать кладку на раствор с добавленным в него цементом. Делая кладку, стараемся быть внимательными и постоянно проверяем геометрию камина. Для проверки используем угольник и бечевку (диагонали непременно должны быть равны меж собой). Обращаем пристальное внимание на углы, которые должны быть строго вертикальными (проверяем это с помощью отвеса). Также пристально смотрим за горизонтальностью рядов, используя уровень. Вообщем, порядовка и кладка камина требуют завышенной концентрации внимания!

   Кружало

5. Перед укладкой кирпича его будет нужно окунуть в воде на две-три минутки, а вернее до той поры, пока сойдут все пузырьки. Если пренебречь этой операцией, то кирпич станет отбирать воду у раствора, что станет предпосылкой слабенькой прочности кладки.

   Совет! Сплошные ряды вернее класть, используя кельму либо мастерок. Во время кладки дымосборника и топливника рекомендуется проводить работу вручную, потому что в таком режиме вы сможете почувствовать и удалить из раствора случайные камни.

6. Сверяем с порядовками все готовые ряды, при всем этом отмечая карандашом либо мелом пройденные ряды. С облицовкой топливника не нужно связывать наружные стены, так как различные температурные режимы могут в будущем нарушить кладку.
7. Обтираем с целью удаления выступившего раствора стены топливника, дымосборника и каналов. Оштукатуривать стены изнутри нельзя — это принципиальное замечание!
8. Криволинейная поверхность дымосборника и свода должна быть выложена так, чтоб создавался постепенный кирпичный напуск с выступом до шести см.

   Преграда и выдра

9. Портальные отверстия перекрываем перемычками из кирпича, которые должны быть разнотипными:
   • сводчатые;
   • клинчатые;
   • арочные.
10. Перемычки устанавливаем, пользуясь специальной опалубкой-кружалом. Начало работы состоит в закладывании пят, конфигурация которых определяется по уже готовому кружалу.

Совет 1.

Во время работ по кладке камина лучше поначалу выложить насухо весь кирпич, а уже потом перекладывать его, используя раствор.

Совет 2.

Выкладывать на крыше дымовую трубу необходимо, используя песочно-цементную смесь.

Совет 3.

В месте выхода каменной трубы на крышу необходимо позаботиться об установке «выдры» (напуска), которая обеспечит защиту от пожарной угрозы. Для перекрытия той же цели послужит устанавливаемая «преграда».

Отделка камина

Если кладка камина проводилась в пустошовку, пригодится расшивка швов. В ситуации, когда кладка была проведена из кирпича неэстетичного вида, кладка разонравилась — можно провести ее окраску, не закрашивая самих швов.

Проводится также отделка каминов изразцами, искусственным либо натуральным камнем.
