В одной из статей мы рассматривали печи долгого горения пиролизные. Вопрос стоял о сложностях, возникающих при эксплуатации самодельных пиролизных печей. Дело совершенно не в том, что сделанная своими руками печь пиролизная не выдает очень положительного эффекта при эксплуатации. Основная сложность, возникающая, если употребляются пиролизные печи для отопления дома, сводится к контролю над работой данных печей и потребности в установке определенной электрической внутренности для их действенной эксплуатации.

• Например, кирпичная пиролизная печь, устроенная своими руками, с водяным контуром и присоединенная к радиаторной системе отопления дома, должна оснащаться  бессчетными датчиками, следящими за процессом работы, температурным режимом, соединенными в одну систему, контролируемую микропроцессором.
• Необходимость использования разных заслонок с автоматической регулировкой намного усложняли пиролизные печи самодельные. Требования пожарной безопасности ставят под колебание рентабельность таких печей для автономной системы отопления дома.

Ниша для «самоделок»

Неуж-то все так трудно и плохо? Неуж-то самодельные пиролизные печи — тупиковый вариант развития печного самодельного строительства? Естественно, нет.

Как было сказано ранее, самодельная пиролизная печь для неизменного отопления дома нуждается в установке сложнейшей системы контроля, что под силу не каждому умельцу.

Но ведь есть бытовые объекты, которым также требуется отопление и при всем этом требования, нормативы и ГОСТы позволяют устанавливать печи, контроль над работой которых можно с фуррором производить в ручном режиме. Единственно, что от их требуется, — это выработка достаточного количества тепла при малых топливных издержек.

Вот для таких объектов и подойдет простая пиролизная печь.

Список таких объектов достаточно высок:

• мастерские;
• гаражи;
• бани;
• теплицы;
• строения для содержания домашнего скота и птицы.

Согласитесь, наличие печи для гаража значительно упростит сервис автомобиля. Не помешает отлично работающий агрегат долгого горения и в помещении бани. Печи пиролизные самодельные придутся здесь как никогда кстати.

Отработанный недочет в прибыль

Для гаража либо бани отлично подойдет пиролизная печь долгого горения, работающая на отработанном масле. Не достаточно того что отопление фактически не будет стоить вам никаких издержек, вы к тому же будете избавлены от необходимости утилизировать отработку собственного автомобиля.

• Устройство печи пиролиза просто и по-своему трудно. Простота состоит в том, что сделать пиролизную печь можно фактически из подручных материалов, к примеру, из пустого газового баллона.
• Сложность состоит в том, что отдельные узлы требуют использования особых материалов. Но повторимся, так бывает не всегда.
• Механизм работы печей долгого горения состоит в том, что в ней, кроме основного горючего, происходит сжигание газов, получаемых при нагревании горючего.

Пиролизная печь на отработанном масле

Малость умения в чистую прибыль

Железная пиролизная печь на отработанном масле для гаража — неплохой тому пример. Для ее производства не будет нужно установка форсунок и сложной системы контроля.

На рисунке приведен чертеж пиролизной печи для гаража, для производства которой будет нужно минимум средств, материалов и трудозатрат.

Схема печи на отработке

Трубы, ящики, железо – все в дело

Печи долгого горения мы у же обрисовывали в статье о печах для теплиц. Внимательные читатели сходу увидят, что. в отличие от предшествующей печи, топливный бак выполнен в форме квадратного ящика. Это не случаем, тут вправду применен обыденный железный ящик.

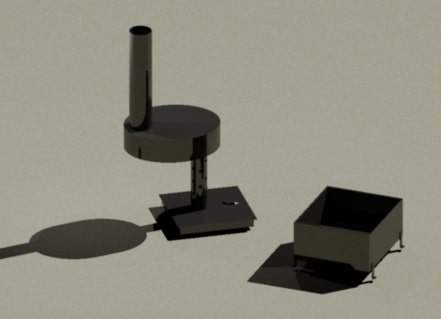

Печь в разобранном виде

Как видно из рисунка, печь состоит из 2-ух частей:

• топливного бака – топки;
• камеры дожигания, температурной камеры и дымопровода.

Все что потребовалось для железного ящика — это изготовка из металлической полосы 4 ножек. К ящику их прикрепляют при помощи сварки.

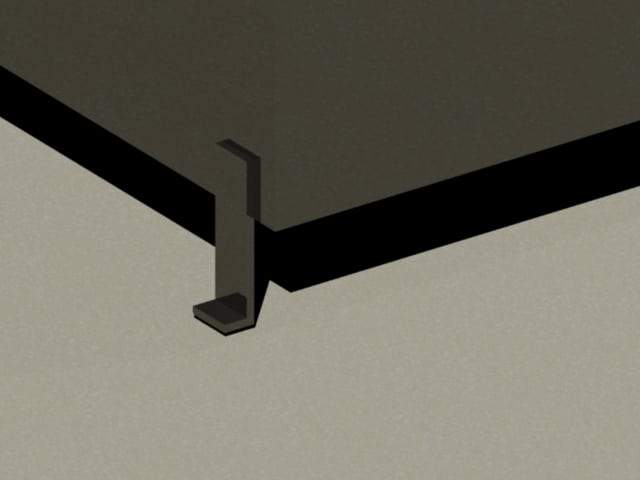

Ножки печи

Регулировка – это очень просто

В высшей части печи размещено отверстие для залива отработки. Это не совершенно обычное отверстие. Как видно на снимке, на нем установлена железная заслонка средством шарнирного соединения.

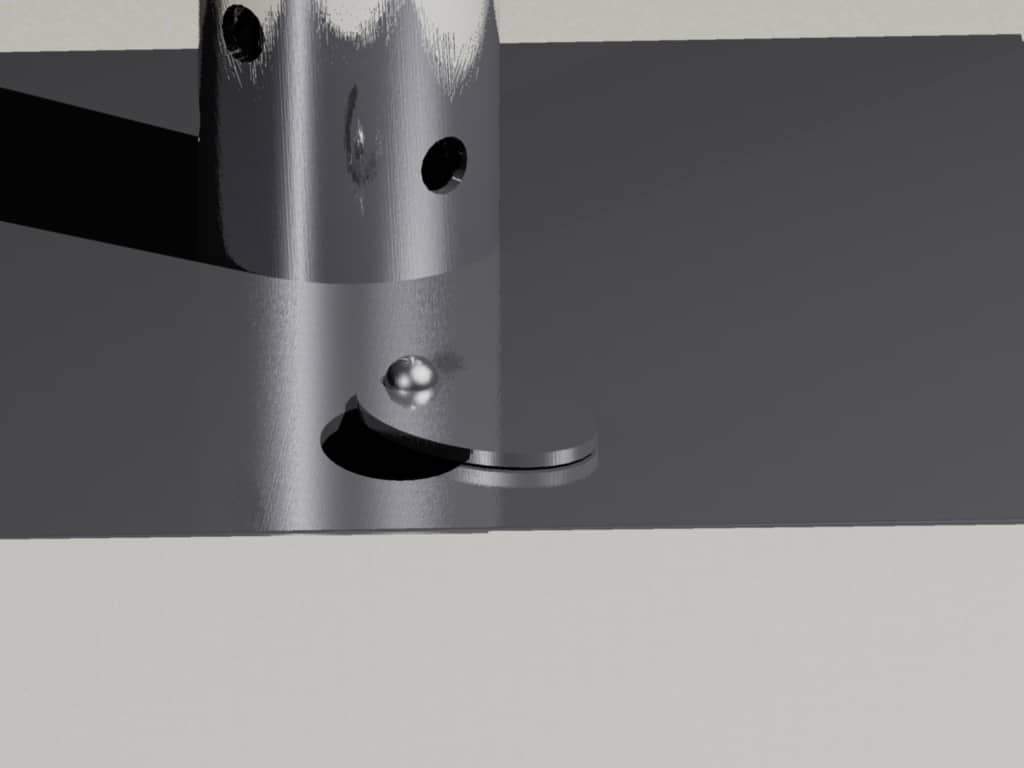

Заслонка – регулятор тяги

Потому что во время работы печи заливное отверстие исполняет роль поддувала, при помощи заслонки осуществляется регулировка тяги, а соответственно, и температурного режима печи.

Работает печь последующим образом. Верхняя часть печи вставляется в нижнюю с маленьким натягом, может потребоваться простукивание молотком. Стоит увидеть, что при эксплуатации данных печей дымопровод обязан иметь строго вертикальную форму.

Правила пуска печи на отработке

Пуск печи делается последующим образом:

• В заливное отверстие заливается отработка в количестве 2/3 объема бака.
• Для того чтоб печь резвее запустилась, можно плеснуть малость бензина.
• Поджигается фитиль, скрученный из промасленной бумаги, и вставляется через заливное отверстие в топку – бак.
• Заслонка устанавливается таким макаром, чтоб щель заливного отверстия составляла менее 10-15 мм.
• Через пару минут, после того как разгорится отработка, печка выйдет на рабочий режим.
• Заслонкой регулируется тяга.

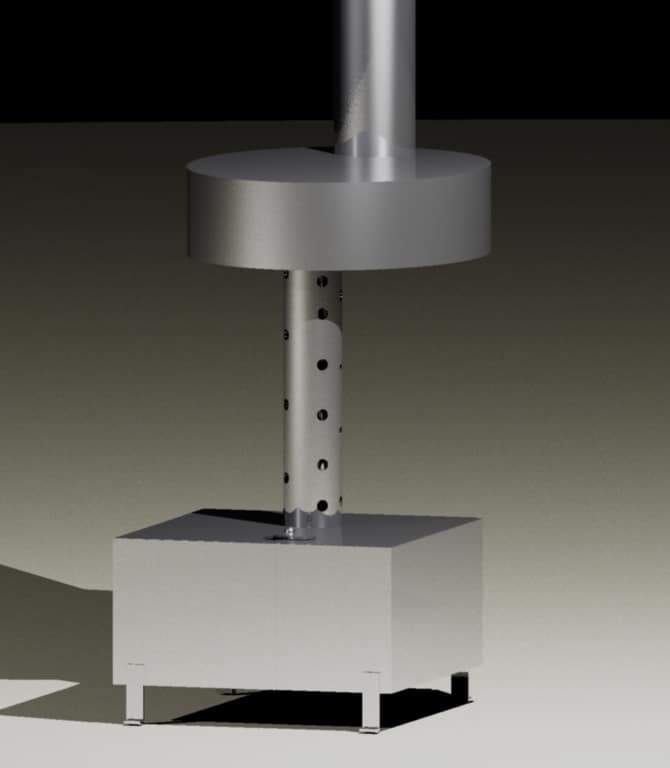

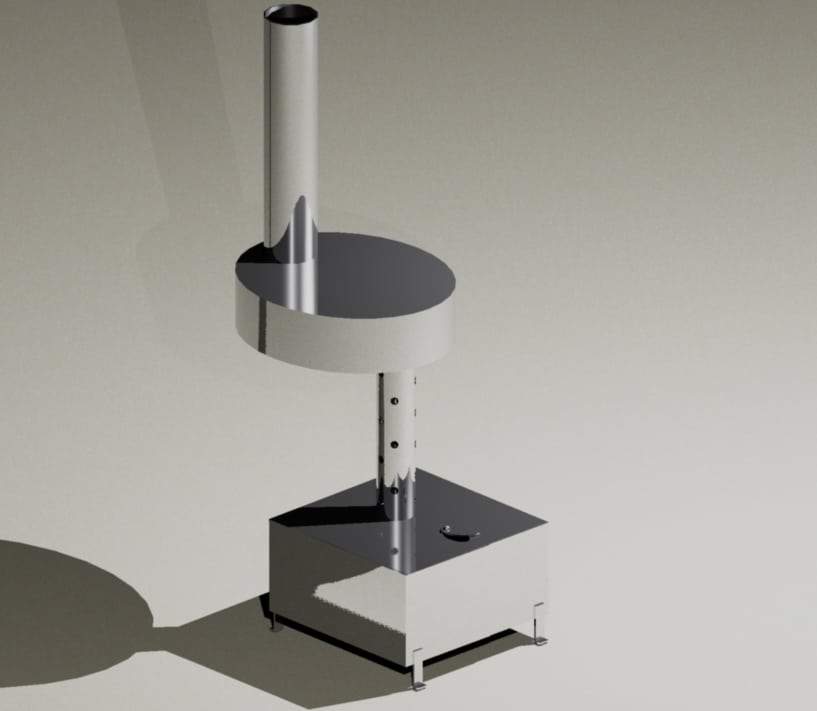

Готовая к работе печь

Как видно из рисунка, нагрев происходит в высшей части печки, где размещена термическая камера. Поступающий через отверстия камеры дожигания вторичный воздух, соединяясь парами отработки, пылает при очень высочайшей температуре. Система пиролиза в действии.

Можно усовершенствовать данную печь, подключив к термическому бачку водяной либо воздушный контур. Естественно, для дома внедрение схожей печи не совершенно комфортно, но для отопления подсобных помещений совершенно.

Площадь горения и экономия

Что еще необходимо отметить, расход горючего в схожих печах для гаража впрямую находится в зависимости от площади горения отработки. Чем больше площадь, тем больший расход.

Очень высочайший топливный бак тоже не содействует неплохой работе печи долгого горения. В определенный момент, когда выгорит огромное количество горючего, в печи с высочайшей топкой может нарушиться тяга.

Потому пропорции должны быть соблюдены. Самым хорошим будет, если высота топливного бака составит 100-150 мм. Естественно, придется почаще подливать горючее в бак, но размеренная работа печи будет обеспечена.

Наша справка: самым наилучшим вариантом производства бака является отрезок трубы поперечником 350 мм. Расход горючего при критической нагрузке составит 1 литр в час.

Строительство пиролизной бани

Такая пиролизная печь для бани может стать безупречным вариантом в местах, где существует неувязка с дровяным топливом.

Высшая часть разогревается до температуры 800-900°С, что является неплохим вариантом для устройства каменки и нагрева воды для бани.

Самодельная пиролизная печь для бани может быть устроена еще проще. Для ее устройства будет нужно минимум материалов и трудозатрат.

На снимке представлена схема пиролизной печи «бубафоня», которая подойдет и для бани. Для работы эта печь может использовать отходы древесной породы – опилки, щепу.

Устроена данная печь проще некуда, все же это самая реальная пиролизная печь.

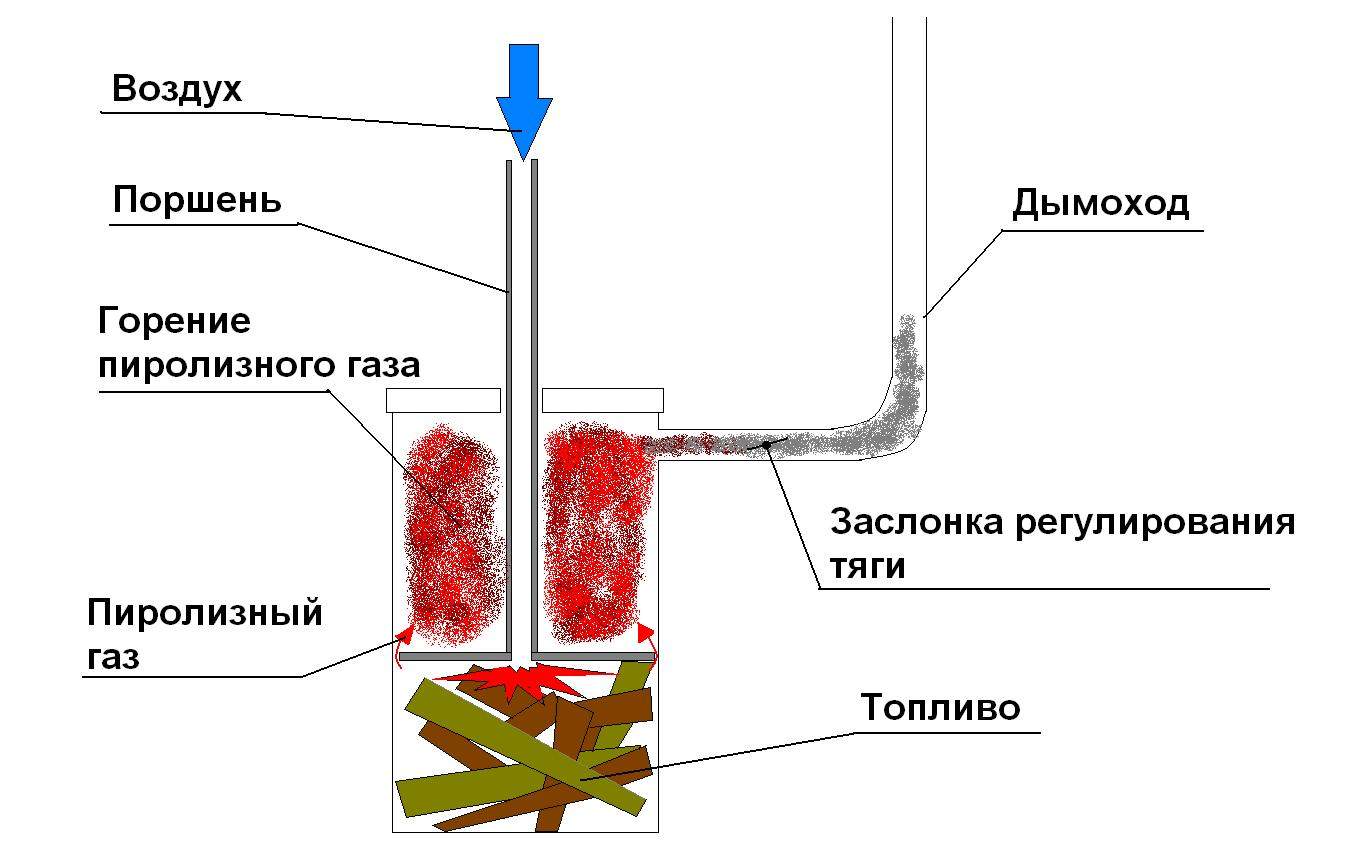

Схема пиролизной печи на отходах

Сделана она из обыкновенной 200-литровой бочки и состоит из 4 главных частей:

• корпуса (бочки 200 л., можно сделать печь из газового баллона);
• крышки;
• поршня;
• дымопровода.

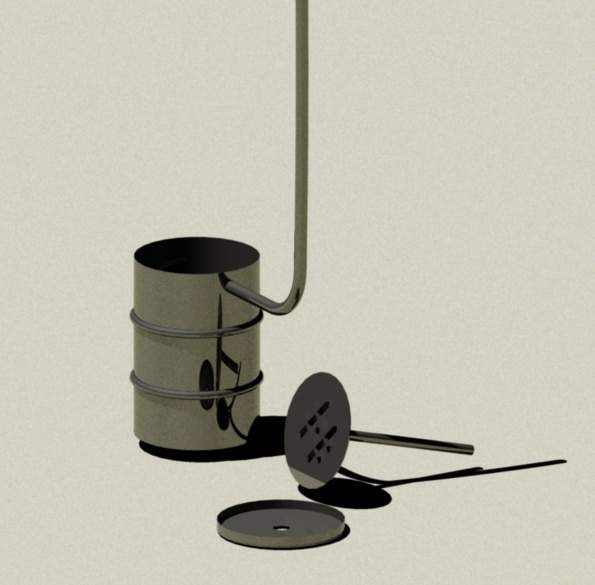

Печь перед загрузкой горючего Печь перед загрузкой горючего

Если будет решено изготавливать печь из газового баллона, то необходимо избрать вариант из цельного кусочка металла. Внедрение газового баллона из композитных материалов запрещено. Не подойдет и вариант маленького газового баллона, потому что его габаритов будет недостаточно. Вобщем, и применение газового баллона емкостью 27 л. позволит сделать печь маленькой мощности (до 7 кВт), что подойдет только для очень малеханькой бани.

• У бочки (либо газового баллона) отрезается крышка, и так, как показано на рисунке, приваривается дымопровод. В отличие от предшествующей печи, тут допускается внедрение в дымопроводе горизонтальных участков.
• Снутри дымопровода нужно установить заслонку, при помощи которой можно будет регулировать тягу.
• Дальше делается крышка печи. Она должна свободно одеваться на бочку. По середине крышки имеется отверстие для поршня.
• Поршень делается из отрезка трубы длиной, превосходящей высоту бочки на 100-150 мм. К основанию трубы приваривается круг, сделанный из металла 3-5 мм. Чем толще, тем подольше он прослужит.
• Но если у вас нет толстого металла, подойдет хоть какой. Просто будьте готовы к тому, что когда прогорит один, можно будет установить другой.
• С оборотной стороны на поршень привариваются ребра, их можно сделать из отрезков арматуры поперечником 10-12 мм. Все, печь готова.

Правила пуска печи на отходах

Как она работает?

• В бочку закладывается горючее. Подходят разные отходы древесной породы –  обрезки деревьев, картон, бумага, тряпки и остальные бытовые отходы.

Наша справка. Пробовали спаливать пластмассовые бутылки от напитков. Из дымопровода совсем не выделялось гари и едкого дыма. Потому что мы не обладаем достоверными данными о составе отработанных газов при таком горючем, мы не можем вам советовать его к использованию, лучше все таки использовать древесные отходы.

Все на ваше усмотрение. Единственно, что охото увидеть: сгорает все без остатка, в конце остается маленькая горка золы.

• Печь загружается приблизительно на 2/3 собственного объема. Чтоб горючее резвее разгорелось, можно плеснуть мало бензина, а возможно обойтись без него.
• Горючее поджигается с самого центра сверху. После того как горючее зажгется, можно устанавливать прямо на него поршень и закрывать крышку.

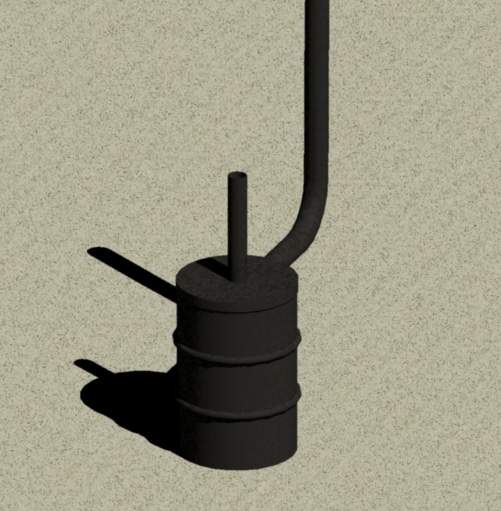

Печь в рабочем состоянии

Как видно на рисунке, при полной загрузке печи труба поршня выходит на значительную высоту. По мере сгорания горючего поршень, а вкупе с ним и труба воздушной тяги будут опускаться вниз.

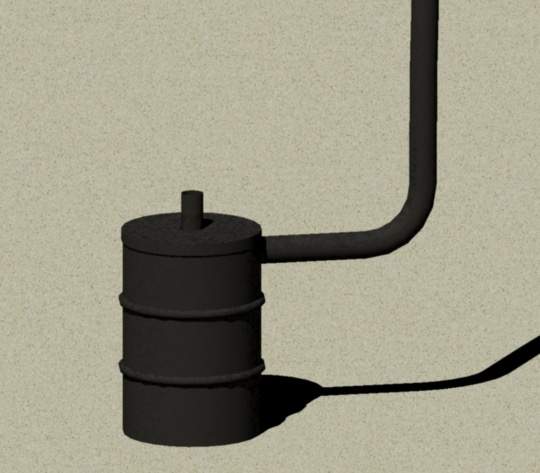

Печь после остановки

Когда поршень опустится до самого низа, это и будет сигналом того, что печь просит перезарядки.

Механизм работы печи

Работа печи происходит последующим образом:

• Поршень давит на пылающее горючее, и сразу через его трубу подается свежайший воздух.
• Пиролизные газы собираются в верхней камере над поршнем и сгорают под высочайшей температурой.
• Из-за этого отапливается помещение.
• Переработанные газы удаляются через дымопровод.

Если кто-то переживает, что угарные газы будут поступать в помещение через зазор меж крышкой и поршнем, смеем заверить вас, что данные опаски совсем напрасны.

Самый реальный пиролиз

Возникающая в печи тяга будет, напротив, подсасывать через данный зазор свежайший воздух снаружи, который выступает в роли вторичного воздуха, нужного для дожигания.

Как уже ранее говорилось, по окончании работы снутри печи остается маленькое количество пепла, горючее сгорает стопроцентно.

Если заглянуть во время работы печи в отверстие трубы поршня, можно узреть, как чисто работает печь. Сгорание происходит при очень высочайшей температуре. Функциональность и эффективность данной печи состоит в том, что, кроме горючего, в ней сгорают пиролизные газы. Наибольшая эффективность при малых издержек.

Наша справка: пиролизные печи долгого горения из 200-литровых бочек способны работать на одной заправке 30 часов и поболее. Все находится в зависимости от интенсивности горения, которое задается регулировкой тяги при помощи заслонки, установленной в дымопроводе.

Просто — не означает плохо

Как видно из вышесказанного, пиролизная печь самодельная не всегда представляет собой непростой агрегат, требующий особых устройств, позволяющих ей нормально работать.

Например, кирпичная пиролизная печь с фуррором применяется для отопления домов. Но ее устройство несколько трудно, а в данной статье мы решили побеседовать о печах эконом-класса, собранных из материалов, которые всегда можно отыскать в своем хозяйстве.

Естественно, в непосредственно взятых случаях не стоит вопрос об отоплении дома при помощи данных печей, у их очень узенький уровень регулирования. Но то, что при относительной простоте они способны производить колоссальную энергию при маленьких издержек, позволяет с фуррором использовать их для собственных нужд.

В конце нашей статьи охото, как обычно, напомнить о безопасности и соблюдении всех нормативов при эксплуатации печей.
