Дачи, обретенные еще в русские времена, являются реальными сокровищницами: на чердаке, в подсобке либо прямо на улице можно отыскать огромное количество раритетных либо просто нужных для хозяйства вещей. К примеру, выброшенная за ненадобностью древняя металлическая ванная в большинстве случаев играет скучноватую роль емкости для полива растений. Она принесет еще больше полезности, если при помощи опытных рук перевоплотится в источник тепла либо варочный агрегат. Предлагаем подробное описание того, как сделать без помощи других печь из ванны, в какой можно и мясо тушить, и пирожки выпекать.

Достоинства использования чугуна

Чугунные детали ценятся при изготовлении отопительных устройств по двум причинам:

• металл стремительно греется и длительно держит жар;
• невзирая на резкие перепады температуры, чугун не изнашивается и служит десятилетиями.

Даже эмаль, которой покрывают сантехническое оборудование, сохраняет свои свойства и сходу не прогорает. Дело в том, что разработка нанесения слоя эмали в прошедшем веке подразумевала нагревание готового изделия до 800ºС. Кварцевый песок, входящий в состав раствора, под действием высочайшей температуры плавился и содействовал запеканию эмали. Она получала высочайшие характеристики прочности и сразу «приваривалась» к чугуну. Единственное, чего следует бояться, — резких томных ударов, под воздействием которых появляются трещинкы.

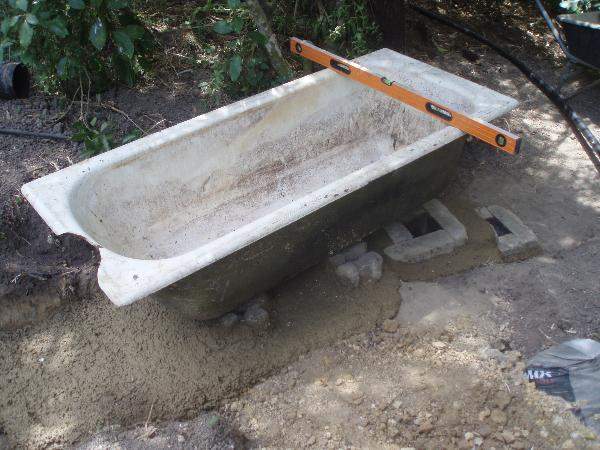

Древняя металлическая ванна – основной элемент садовой печи

Для устройства жаровни подходит и вогнутая форма изделия. Она припоминает купол, который может служить и основанием духового шкафа, и отсеком топочной камеры. Итак, если вы желаете сконструировать своими руками из старенькой ванны необычную печь-барбекю, вооружитесь инструментами и приступайте к делу.

Подготовка инструментов

Потребуются инструменты для обработки металла и возведения кирпичной кладки. Чтоб разрезать чугунную ванну, отшлифовать ее края, сделать отверстия для креплений, пригодятся:

• лазерный уровень, отвес, рулетка, маркер – для разметки;
• болгарка с набором кругов (для резки металла – поперечником 125 мм и шириной 1 мм, для шлифовки);
• ратфили с большой и маленькой насечкой, наждачка;
• электронная дрель, сверла 9-11 мм;

• молоток, плоскогубцы, кусачки по металлу.

Не считая железных частей в основании сооружения будет находиться кирпичная кладка, потому будет нужно насадка для смешивания цементного раствора, емкость для него, мастерок, шпатель.

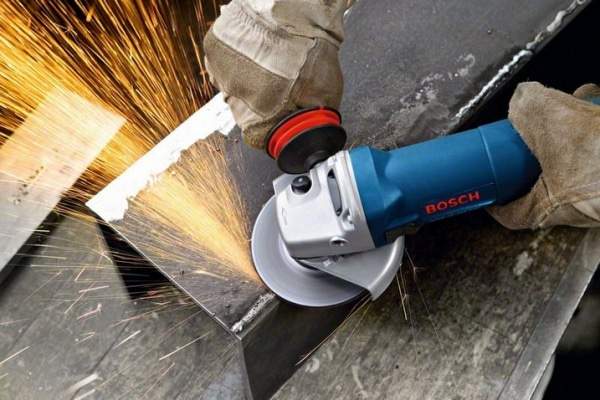

Если вы не пользуетесь болгаркой повсевременно, ее можно взять в аренду

Перечень нужных материалов

Несколько предметов из чугуна (если нет, то подойдет и сталь нержавейка):

• металлическая ванна «старой закалки»;
• колосниковая решетка;
• плита с конфорками либо железный лист (5 мм и толще);
• дверца (прекрасная кованая либо просто типовая).

Еще из железных частей нужны уголки для фиксации колосника, крепежные болты с гайками, сетка-рабица для усиления глиняного слоя, труба для производства дымопровода (поперечник от 100 мм до 120 мм).

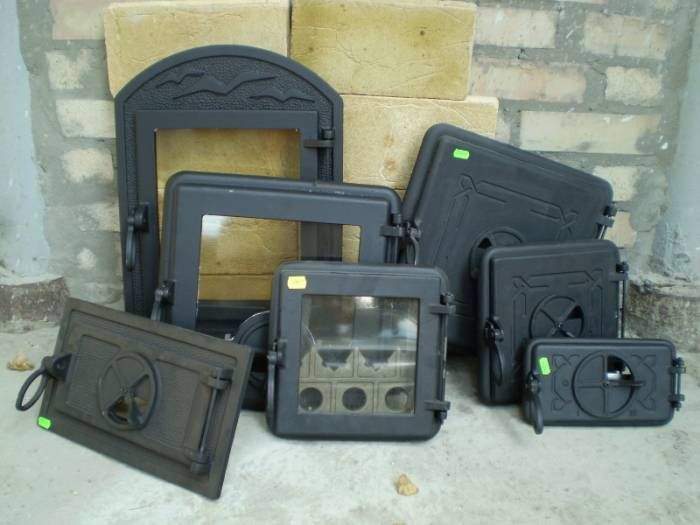

Готовые печные дверки

Кладку делают из огнеупорного кирпича, скрепляя ряды глиняно-песчаным веществом. Количество кирпича находится в зависимости от размеров сооружения. Если запланирована наружняя отделка устройства керамикой, то следует закупить плитку и термоустойчивый клей, также жаростойкий герметик. Не забудьте про средства защиты – плотную одежку, очки либо маску, рабочие рукавицы.

Как верно распилить чугунную ванну

Сходу предупреждаем, что процесс распила – занятие трудоемкое, требующее усилий, выдержки и определенных познаний. Всем, кто ранее работал с болгаркой, известна разработка распила толстых железных полотен, но тут особенный случай: основной материал покрыт толстым (около 2 мм) слоем эмали. Как следует, пилить необходимо аккуратненько, не спеша, участками по 5-10 см, делая паузы для остывания диска.

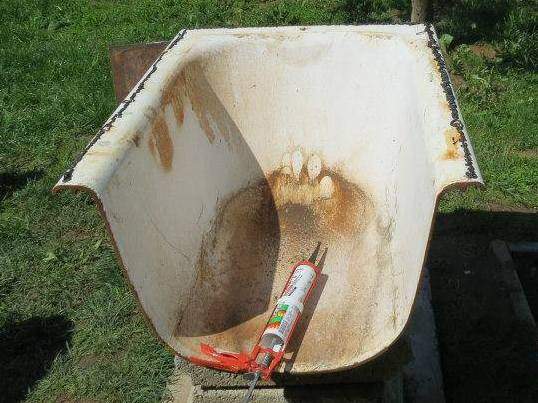

Половинка распиленной ванны

Безупречное место для распила – улица. Если процедура происходит в помещении, нужно защитить окружающие предметы, потому что металлическая пыль способна попортить отличные вещи. Лучше, если емкость будет лежать в перевернутом положении – так проще проводить прямой рез.

Зачем нужен фундамент

Распилив на два схожих куска основную часть будущей печки, можно приступать к сооружению фундамента. Он является основным стабилизирующим элементом конструкции. Без крепкого цементного фундамента будут происходить постоянные усадки (не следует забывать о весе металла) в почву, способные привести в негодность кладку из кирпича.

Разработка устройства бетонного основания может быть разной. Небольшую подставку можно сконструировать без дополнительных подпорок, для возведения высочайшей придется сколотить отмостку. Основная цель отмостки – придать бетонному основанию ровненькую форму.

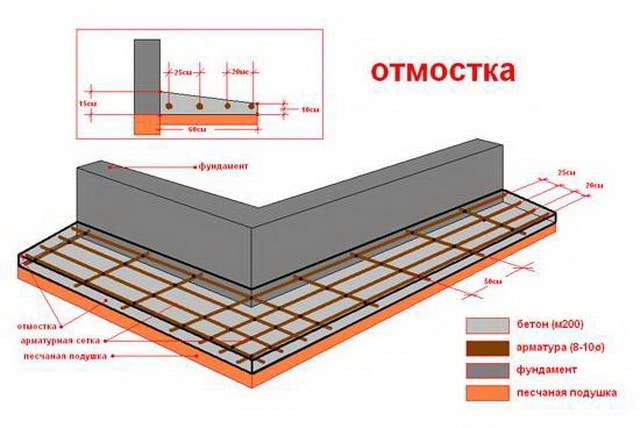

Схема устройства бетонного фундамента с отмосткой

Подробная аннотация по сборке конструкции

Можно сказать, что все предварительные работы окончены и можно приступать к сборке печки из распиленной напополам ванны. На этом шаге следует обусловиться с видом фасада. Существует два фаворитных решения: на сто процентов железная лицевая поверхность либо отчасти выполненная из кирпича. Дверки в любом случае сделаны из металла. Их не непременно вырезать без помощи других, потому что в специализированных магазинах продаются готовые варианты – от обычных прямоугольных дверок до декоративных с элементами ковки.

Установка ванны на фундамент

Когда бетон фундамента схватится, на него устанавливают одну половину изделия, дном вниз, разрезом в сторону грядущего фасада. Это топочная камера, на которой заблаговременно можно закрепить уголки для поддержки колосника. Нужно более 4 штук, чтоб закрепить решетку со всех углов. Расстояние от дна до уголков – 15-20 см. Строить стены из кирпича начинают после того, как бетон вполне дозреет. На это может потребоваться от нескольких дней до 2-3 недель, зависимо от погоды.

Установка железного листа

Чтоб отделить нижнюю половину (топочную камеру) от верхней (варочно-духовой), нужно накрыть уже установленную часть ванны толстым металлическим листом. При отсутствии его можно поменять железным аналогом. В листе-перекрытии следует вырезать отверстие для дымопровода. В эталоне поперечникы отверстия и трубы должны совпадать. Чтоб вырезать ровненький круг, следует нанести разметку, отсверлить ее по всей окружности маленьким сверлом, а потом пройтись болгаркой. Выпуклости стачивают ратфилем и зачищают.

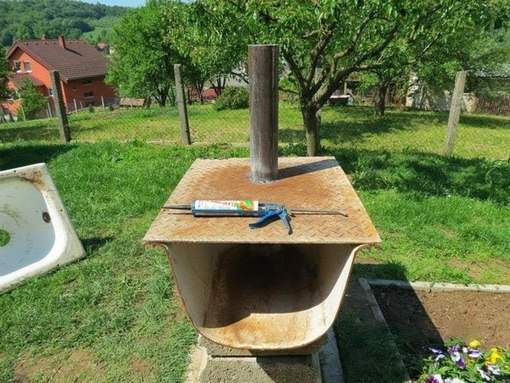

Так смотрится железный лист, разделяющий печные камеры

Фиксация дымоходной трубы

Вставляем дымопровод в отверстие, крепко фиксируя его. Если меж элементами остался маленький зазор, заливаем его огнестойким герметиком. Существует 2-ой метод монтажа дымопровода – с задней стороны. Если помните, конкретно в «тыловой» части находится маленькое отверстие для слива воды. В данном случае конфигурация сооружения малость поменяется, потому что труба будет выводиться по задней стене.

Закрепив дымопровод на листе, промазываем контур емкости жаростойким герметиком и соединяем эти два элемента. Нижняя камера – топка – готова.

Крепление высшей части

Железная горизонтальная панель является основанием для 2-ой половинки ванны, которую нужно установить на готовую конструкцию, но в перевернутом виде. В этой половине нужно также сделать отверстие для дымопровода таким макаром, чтоб после монтажа труба стояла строго вертикально. Скручиваем все три соединенных элемента по бокам с помощью болтов (10 мм), с интервалом 15-20 см. «Сердце» печки готово – в нем будет происходить процесс горения дров и изготовления блюд.

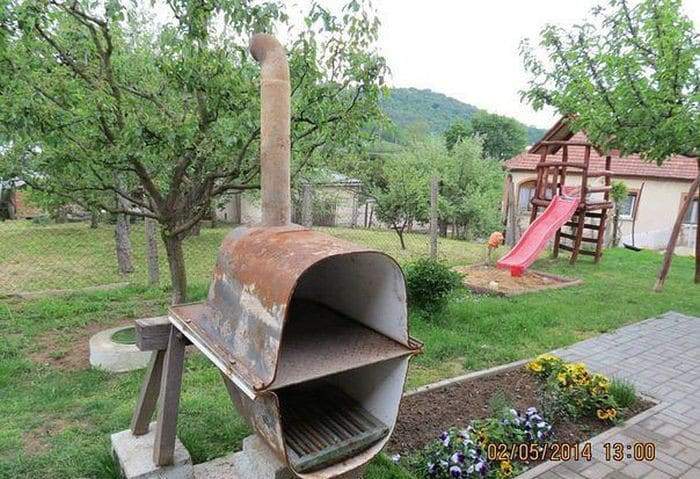

Соединение всех частей болтами

Установка колосниковой решетки

Колосник делит две камеры топки: на верхней решетке происходит процесс сгорания поленьев, нижняя является поддувальной. С течением времени в ней скапливается зола, потому лучше снабдить ее отдельной дверкой – для свободного доступа к отходам сгорания. Колосник фиксируем на приверченных заблаговременно уголках. Можно не использовать фиксирующие элементы, но тогда при укладке поленьев решетка будет двигаться и накреняться в одну из сторон.

Строительство кирпичной кладки

Кирпичи (полнотелые, глиняние) выкладывают по периметру основания так, чтоб закрыть заднюю стену и боковые стороны. Отчасти можно оформить и фасад, оставив место для дверок. Поначалу выводим разметку первого ряда по схеме, потом возводим стены. Верхняя граница кирпичной кладки должна находиться на уровне варочного отсека, а вся нижняя часть по размерам чуток превосходить верхнюю.

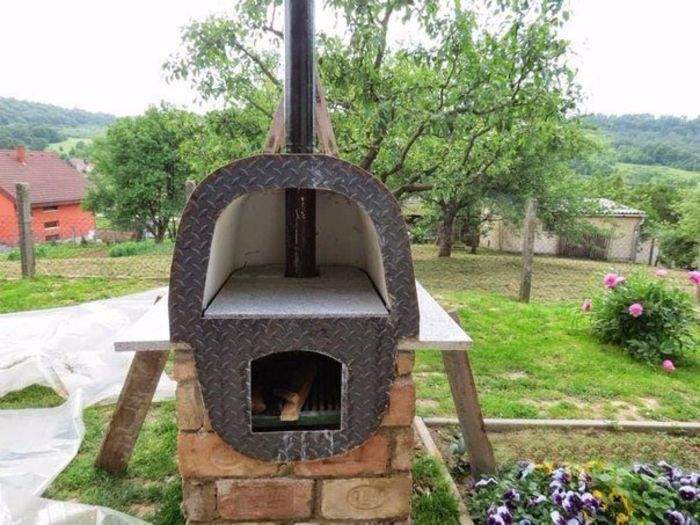

Оформление нижней части кирпичом

Формируя из кирпича переднюю стену, не забываем про дверцы: поддувальную монтируем в самом низу, под колосниковой решеткой, а основную – чуток выше. Для закрывания верхней камеры изготавливаем железную заслонку с ручкой, защищенной от нагревания. Заслонка, напоминающая аналог российской печи, должна совпадать по форме с извивом ванны, чтоб с боков не было зазора.

Утепление варочной камеры

Чтоб предохранить духовую камеру от резвого остывания, ее следует «укрыть» толстым слоем материала, который плохо проводит тепло. Для этих целей обычно используют густой глиняно-песчаный раствор. Для предотвращения возникновения трещинок в смесь добавляют мало извести.

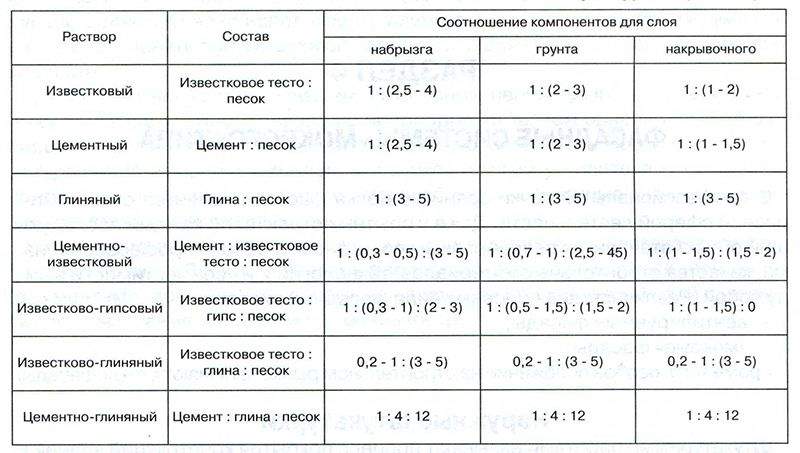

Таблица соотношения компонент в строй смесях

Чтоб раствор отлично держался на гладкой поверхности, ее за ранее обтягивают мелко ячеистой сетью. Она предутверждает скольжение и армирует слой теплоизолятора. Глиняный раствор наносим послойно, разравнивая шпателем. В конечном итоге его толщина должна составить около 6 см.

Декоративное оформление печи

Построенная своими руками печка из старенькой ванны будет смотреться намного увлекательнее и красивее, если украшать ее с внешней стороны. Для отделки можно использовать:

• глиняную плитку (целые элементы либо осколки)
• искусственный либо натуральный камень;
• без помощи других сделанные изразцы.

Высшую часть обычно покрывают побелкой либо краской. Естественная кирпичная кладка также смотрится уместно, если на участке уже есть объекты из кирпича (дом, беседка).

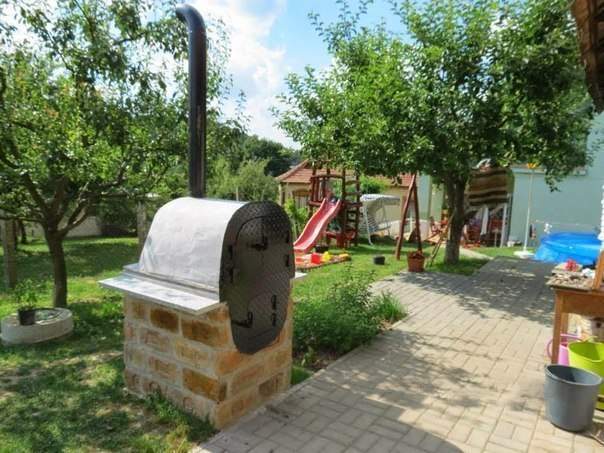

Готовая печь на пригородном участке

Другое применение старенькой ванны

Комфортная для уличного использования печка-барбекю – не единственное изделие, которое можно сконструировать из старенького чугуна. Используя обогревательную функцию отдельных фрагментов, из их строят камины либо банные каменки. Применяя покраску и другие декоративные виды отделки, делают садовую мебель – диванчики и кресла. Часто встречающееся применение, не требующее разрезания либо сварки, – устройство маленького пруда. Ванну помещают в котлован, обсаживают водорослями и декорируют камнями.

Элегантный диванчик из старенькой ванны

Видеоклипы в помощь домашним мастерам-умельцам

Поэтапное строительство печи: видео-инструкция с подробным разъяснением

Камин из металлической ванны

Дачные сооружения, выполненные кустарным способом, имеют необыкновенную ценность – они изготовлены с душой и любовью к собственному труду. Дорогим покупным агрегатом сейчас навряд ли кого удивишь, а без помощи других собранная печь – воистину необычное произведение искусства, к тому же очень необходимое и полезное.
