Что представляют собой дымопроводы для бани, какими они бывают и как их правильно спроектировать и установить?

В русской бане обычно устанавливают твердотопливные печи, которые требуют утилизации товаров горения. Проще говоря, приходится решать вопрос, как в бане сделать дымопровод, по которому будет выводиться дым и угарный газ из топки. В большинстве случаев, работу по постройке дымопровода делают своими руками. На шаге планирования необходимо решить, как выводить трубу – через потолок либо через стенку.

Виды дымопроводов для бани

Разберемся, как сделать дымопровод в бане через потолок либо стенку, при условии, что все работы будут производиться своими руками.

Материалы

Дымопроводы для банных печей делаются из тех же материалов, что и дымоходы каминов и других внутренних отопительных устройств. Это в основном кирпич, керамика и сталь — темная, покрытыя цинком либо нержавеющая.

Можно сделать и комбинированные дымопроводы, к примеру, железная труба снутри кирпичной кладки либо глиняная в стальном кожухе. Планируя делать работы своими руками, необходимо выбирать материал, с каким мастер умеет работать. Если он умеет сложить кирпичную стенку, то и с кладкой трубы из кирпича он сумеет совладать своими руками.

Все вышеперечисленные материалы владеют прелестной огнестойкостью и теплопроводностью, не выделяют вредных веществ в процессе нагревания и потому являются применимыми для устройства дымовых каналов в таких «жарких» критериях. Чего нельзя сказать о трубах из асбоцемента и алюминия, которые запрещено использовать в банях и саунах.

Сейчас изредка можно узреть в бане кирпичную печь, предпочтение отдается железным агрегатам, которые в лучшем случае только обкладываются кирпичом (см. Печь каменка для бани). Потому и дымоход в баню выбирают таковой, который соответствует избранной печи. В большинстве случаев это сэндвич-труба для дымопровода из нержавеющей стали, этот материал крепкий, надежный, с ним комфортно работать, что принципиально, если планируется установить дымопровод своими руками.

Конструктивные особенности

По способу монтажа дымопроводы могут быть насадными и приставными, 1-ые фактически всегда выводятся через потолок, 2-ые крепятся на внешную стенку. Оба варианта полностью можно установить своими руками.

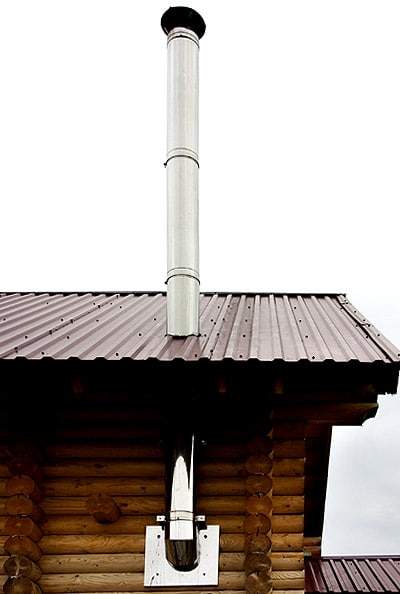

• Насадной дымопровод для банной печи размещается над ней (насаживается на выходной патрубок) и размещается снутри помещения, выходя наружу через потолок и кровлю. В большинстве случаев он имеет ординарную прямую форму (см. фото в начале статьи), которая считается более действенной, обеспечивая неплохую тягу и препятствуя отложению сажи на внутренних поверхностях дымопровода.
• Приставные дымопроводы для печи для бани устанавливаются к боковой стене котла и выводятся наружу через стенку, после этого подымаются вертикально повдоль, с креплением на внешную стенку до заданной высоты. Крепление на внешную стенку осуществляется с помощью хомутов.

  Внешний дымопровод

Приставные дымопроводы с выводом через стенку более неопасны в эксплуатации, но менее эффективны, потому что имеют извивы и пологие участки, ухудшающие тягу. Не считая того, тепло от трубы греет внешную стенку и окружающий воздух, а не саму баню. Потому планируя выстроить систему дымоотведения своими руками, все таки лучше установить надсадной дымопровод с выводом через потолок.

Требования к конструкции

Изучая вопрос, как верно сделать дымопровод в бане с выводом через потолок либо через стенку своими руками, необходимо знать, какие требования к ним предъявляются.

1. Внутренняя поверхность дымопроводов должна быть гладкой, чтоб избежать скопления сажи в нем. Выкладывая дымопровод из кирпича, нужно удалять с внутренних стен избытки раствора.
2. Наилучшая тяга создается в дымоходах с круглым сечением, потому что воздух встречает на своем пути меньшее сопротивление.
3. Площадь внутреннего сечения дымопровода должна соответствовать мощности печи:
   • при мощности до 3,5 кВт — 140×140 мм;
   • при мощности до 5,2 кВт — 140×200 мм;
   • при мощности до 7,2 кВт — 140×270 мм.

4. Для справки. Обозначенные данные привязаны к дымоходам прямоугольного сечения. Площадь круглых и овальных сечений должна им соответствовать.

5. Установка дымопровода в баню должна выполняться с таким расчетом, чтоб длина горизонтальных и пологих участков дымопровода в сумме не превышала 1-го метра, потому что их большая протяженность усугубляет силу тяги и способствует отложению копоти на внутренних стенах трубы.
6. При прохождении трубы дымопровода через потолок и кровлю и при выводе через стенку нужно установить противопожарные разделки, а также смотреть за тем, чтоб на этих участках не было соединений труб.

Самостоятельная установка дымопровода

Выбор материала

Выбор материала для дымопровода зависит как от материала и конструкции печи, так и от финансовых способностей.

Как уже говорилось выше, наилучший дымопровод для бани — сэндвич труба. Стоит она дорого. Но, в принципе, можно сделать похожую по своим свойствам конструкцию своими руками, утеплив трубу поперечником 146 мм и надев на неё кожух из оцинковки.

Проектирование дымопровода

До того как начать установка дымопровода для бани, его необходимо спроектировать, высчитать длину трубы и габариты других конструктивных частей, наметить места вывода через стенку либо перекрытие.

Совет. Для бани дымопровод лучше делать разъемным, состоящим из двух частей — верхней и нижней. Это не только облегчит установку, но и позволит поменять со временем нижнюю часть трубы, которая прогорает резвее верхней.

1. Чтоб найти общую длину дымопровода, определите расстояние меж коньком крыши и выходным патрубком печи, а затем прибавьте 0,5 м — на такую высоту труба должна выситься над коньком.

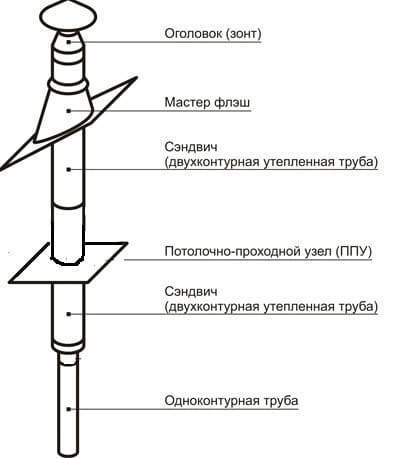

2. Соединение нижней и верхней трубы должно находиться приблизительно в центре высоты чердака. Определив эту точку, вы легко получите длину обеих труб. Но тут есть один аспект: если верхняя труба должна быть полностью двухслойной и утепленной, то часть нижней от выходного патрубка и почти до потолка лучше сделать одинарной. Это нужно для роста КПД: печи для бани и дымоходы должны огромную часть тепла оставлять снутри, а не выпускать совместно с дымом наружу.

   Конструкция дымопровода

Итак, для производства сэндвич-труб у вас все есть размеры:

• Верхней трубы, у которой длины внутренней и наружной частей равны.
• Нижней трубы, у которой внутренняя часть длиннее внешней на расстояние от выходного патрубка до потолка бани минус 10–15 см.

Изготовка дымопровода

Разберемся, как сделать дымопровод в бане с выводом через потолок, выполняя работы своими руками. Вывод через стенку осуществляется фактически так же.

1. Разрежьте трубу на две части по вычисленным ранее длинам. Оберните верхнюю трубу теплоизолятором и измерьте поперечник получившейся конструкции. Он нужен для определения ширины листа покрытой цинком стали, из которой будет сделан кожух — внешняя труба. Она рассчитывается по формуле: d х 3,14 + 30 мм, где 30 мм — дополнительная ширина для фальцевого соединения.
2. Вырежьте из листа оцинковки две прямоугольные заготовки и изготовьте из них внешние трубы, соединив края вальцовкой.
3. Из этого же листа вырежьте полосу шириной 20 см и длиной, равной окружности внешней трубы плюс 30 мм. Она послужит хомутом для соединения нижней и верхней трубы.
4. Также изготовьте четыре кольца из оцинковки с наружным и внутренним поперечниками, равными поперечникам внутренней и внешней труб дымопровода. Они будут закрывать теплоизолятор в торцах труб.
5. К нижнему торцу верхней внутренней трубы приварите по кругу полоску металла шириной 2 мм и шириной 4 см, тем образовав патрубок, в который войдет верхний конец нижней внутренней трубы.

Установка дымопровода

Устройство дымопровода бани с выводом через потолок следует начать с выпиливания квадратных отверстий размером 45×45 см в потолке и кровле, через которые пройдет дымовая труба.

Внимание! Делая отверстия, располагайте их строго над выходным патрубком печи, чтоб дымопровод прошел через потолок строго по центру отверстия.

Из толстого листа металла вырежьте две квадратные заготовки со стороной 50 см, которые будут укреплять дымопровод к потолку и крыше. Сделать это своими руками можно с помощью ножниц по металлу. По углам заготовок просверлите крепежные отверстия.

1. В центре одной заготовки сделайте круглое отверстие поперечником, равным поперечнику внешней трубы. В центре 2-ой отверстие должно быть округлой формы, потому что она будет подшиваться к скату кровли.
2. Наденьте кожух из оцинковки на утепленные внутренние трубы. Торцы заглушите заблаговременно приготовленными кольцами и подогните края внешних труб, чтоб зафиксировать их.
3. Нижнюю трубу дымопровода просуньте верхним утепленным концом в круглое отверстие в металлическом листе, а не утепленный конец насадите на патрубок печи.
4. Убедившись, что зазор меж срезом потолка и дымоходом со всех сторон схож, прикрутите железный лист к перекрытию.
5. На нижнюю трубу таким же образом насадите верхнюю, используя ранее приваренный патрубок. Соедините обе части хомутом.
6. Прикрутите 2-ой железный лист к внутренней поверхности крыши.
7. Место, образовавшееся меж дымопроводом и деревянными конструкциями перекрытия, заполните глиной, асбестом, керамзитом или другим негорючим материалом.

Сейчас вы знаете, как сделать дымопровод в бане с выводом через потолок либо через стенку (см. Дымопровод для бани) и сможете без заморочек сделать и установить его своими руками. Но не забудьте сделать на кровле в месте прохода через неё трубы гидроизоляцию и установить особый уплотнитель, а саму трубу снабдить колпаком для защиты от осадков, его также можно сделать своими руками.
