В современных домах употребляются дымопроводы разных видов. Но сейчас, когда все более всераспространенными становятся котлы, работающие на газе или водянистом горючем, классические кирпичные дымопроводы отходят на второй план. Фаворитные позиции занимают трубы для дымопровода из керамики.

В массовом строительстве глиняная труба для дымопровода употребляется очень изредка. А вот при строительстве личных домов их используют все чаще. Разъясняется возрастающая популярность труб из керамики тем, что конструкции из них обладают существенными преимуществами.

Варианты внедрения глиняних труб

Более нередко глиняние трубы употребляются для отвода газов различной температуры. Но такие трубы подходят и для устройств, работающих на твердом горючем (на коксе, угле, пеллетах, крошке) и жидком горючем, а также каминов и газовых котлов. Некие виды глиняних труб предусмотрены только для низкотемпературных котлов.

Глиняние трубы: достоинства и особенности

Популярность труб из керамики на современном рынке обоснована их отличными техническими и эксплуатационными чертами. К основным преимуществам труб из керамики можно отнести:

1. Универсальность (глиняная труба для дымопровода подходит для котлов различных типов, в том числе и для конденсационных).
2. Устойчивость к перепадам температуры.
3. Устойчивость к высоким температурам.
4. Простоту в обработке (они легко поддаются шлифовке, сверлению и резке).
5. Высшую газоплотность (которая исключает проникновение через стены трубы дыма и продуктов сгорания).
6. Такие трубы не поддаются коррозии и воздействию других наружных причин.
7. Владеют устойчивостью к соединениям фтора.
8. Не подвержены деформации.
9. Остывают медлительно (отлично аккумулируют тепло).
10. Трубы для дымохода глиняние имеют высшую механическую крепкость.
11. Владеют низкой шероховатостью.
12. Долговечны (гарантийный срок службы — 30 лет).

Структура дымопровода из керамики

Глиняная труба для дымохода имеет последующую структуру:

1. Внутренняя оболочка, выполненная из керамики.
2. Средний слой, состоящий из специального теплоизолятора.
3. Наружняя оболочка из каменных блоков.

Сверху дымопровода, сделанного с применением глиняних труб, инсталлируются последующие элементы конструкции:

1. Элемент для накапливания воды и ее отвода.
2. Особый элемент защиты от ветра и осадков.
3. Элемент для осуществления технического осмотра трубы и для ее чистки.
4. Элемент, служащий для подключения к оборудованию котла.

Установка дымопровода с использованием глиняних труб

Итак, современный дымопровод состоит из трех главных частей: основания, основного и финального комплекта. Основание — это часть дымопровода, состоящая из основания дымовой трубы, емкости, предназначенной для сбора конденсата, тройника прочистки и осмотра, тройника для подключения. Допускаются последующие значения возвышения дымовых труб над крышей строения:

1. Над плоской кровлей — не менее 1200 миллиметров.
2. При расположении трубы на расстоянии до полутора метров от парапета или конька — не менее 500 миллиметров.
3. При расположении дымовой трубы на расстоянии от полутора до трех метров от парапета или конька — не ниже уровня парапета или конька крыши.
4. При расположении трубы на расстоянии более 3-х метров от парапета или конька — не ниже полосы, проведенной вниз от верхней точки конька к горизонту под углом 10 градусов.

   Установка глиняного дымопровода

Высота от колосниковой решетки до устья трубы должна быть не менее 5 метров. В противном случае не будет появляться нужная разница давлений, а это ведет к отсутствию тяги. Следует учесть, что диаметр дымового котла должен быть или больше поперечника дымоотводящего патрубка, или равен ему. Если прибор не сертифицирован, сечение дымового канала определяется согласно ГОСТ 9817–95. Конкретно установка дымопровода начинается с изготовления фундамента. Он не должен быть связан с основным фундаментом. Исключением является только случай, когда фундамент — это монолитная плита, владеющая достаточной несущей способностью. Лучше, чтоб печь и дымоход находились на одном фундаменте. К комплекту дымопровода прилагается аннотация, в которой тщательно описываются все этапы монтажных работ. Но есть некие пункты, которым следует уделить повышенное внимание.

Более принципиальные этапы работ:

1. Точка подключения к отопительному оборудованию должна быть определена заблаговременно, в противном случае при возникновении потребности в изменении угла подключения или высоты выполнение работ может стать очень накладным, трудозатратным (а в некоторых случаях неосуществимым).
2. Изоляционные плиты должны быть установлены до начала монтажа глиняних частей.
3. На этапе монтажа наружных блоков дымопровода следует пристально смотреть за соблюдением вертикальности.
4. Герметик наносится на предварительно очищенную от пыли гильзу с обеих сторон (в канавку, расположенную на верхнем краю глиняной трубы).
5. Перед установкой последующего элемента нужно кропотливо удалять избытки герметика.

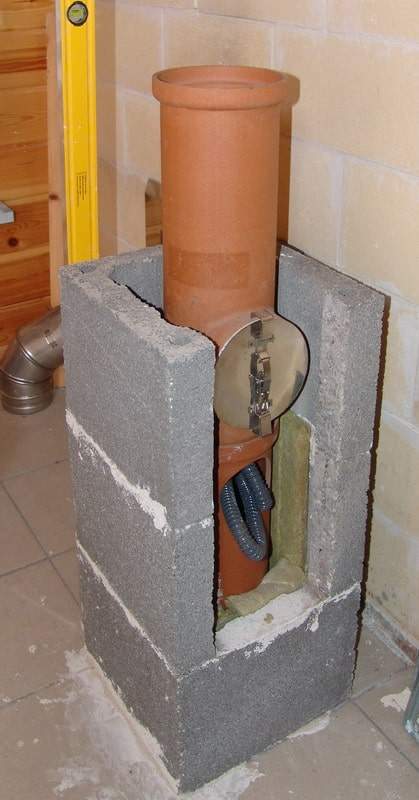

   Дымопровод с глиняной трубой

6. Трубопровод, предназначенный для отвода скопившегося конденсата из дымоходной трубы, должен быть обустроен сифоном (не менее 15 сантиметров высотой).
7. Лучше проводить установка дымопровода до начала работ по устройству кровли (это упростит и удешевит данный шаг).
8. Если делается установка дымопровода в деревянном доме, непременно следует учесть усадку дома, так как (если усадка будет неравномерной, дымопровод может быть поврежден).

Если дымопровод высится над уровнем крыши более чем на полтора метра, он нуждается в дополнительном армировании.

Есть три способа армирования:

1. Часто встречающийся и одновременно самый обычный метод армирования делается с использованием армированных стержней (поперечник 10 мм).
2. Также может быть наружное армирование, которое делается при помощи металлической ленты и стальных уголков.
3. 3-ий метод — армирование конкретно канала вентиляции. Данный метод является самым надежным, так как основание канала поначалу бетонируется, а затем усиливается при помощи арматуры.

Особенности установки дымопроводов с использованием глиняних труб

1. Если глиняний дымопровод проходит через неотапливаемое помещение (чердак), то он нуждается в утеплении (см. Утепление дымопровода).
2. В главном помещении может быть установлена неизолированная труба для дымохода глиняная, но в таком случае не менее чем за 60 сантиметров до перекрытия должен быть установлен «сэндвич».
3. Высота дымопровода должна быть не менее 5 метров.
4. Соединения всех частей должны находиться вне перекрытий строения и быть доступными для осмотра.
5. Перед угловым отводом и после него глиняная труба должна быть закреплена хомутами (через каждые 150–200 см).
6. Трубы, имеющие высоту более 120 см, непременно должны быть укреплены при помощи растяжек.

Для обеспечения долгого настоящего и безопасного функционирования глиняного дымопровода два раза в год необходимо делать последующие деяния:

1. Инспектировать соединения модулей на герметичность.
2. Инспектировать тягу.
3. Очищать внутренние поверхности дымопровода от сажи (см. Как прочистить дымопровод).

Совет: не рекомендуется делать очень длиннющий дымопровод. В этом случае возрастает аэродинамическое сопротивление, газы при снижении температуры будут наращивать собственный удельный вес и тяга снизится.

Чтоб избежать увлажнения глиняного дымопровода после монтажа в трубы, нужно позаботиться об устройстве вентиляции. Системные дымопроводы из керамики с внутренней термоизоляцией, сделанной из минеральной ваты, имеют заводские каналы вентиляции и отверстия в пустотелых блоках, составляющих обстройку глиняной трубы. Благодаря данной технологии находящаяся снутри трубы изоляция всегда накрепко защищена от влаги, которая способна значительно понизить ее теплоизолирующую способность.

Советы по выбору глиняних труб

Трубы глиняние для дымоходов очень долговечны, что обеспечивает размеренно высочайший спрос на современном рынке. Данная разновидность труб выпускается многими производителями, которые обещают потребителю, как правило, однообразный гарантийный срок службы. При выборе глиняних труб следует уделять свое внимание на имя производителя, а также уделить (по возможности) некое внимание технологии производства и используемым материалам.
